Теплообменник вода/масло DOC®

с припаянными пластинамикомпактныйводоохладитель

Обзор
Масляные охладители HBE спроектированы для интенсивного отвода тепла в гидравлических системах. Линейка включает теплообменники «масло/воздух», трубные теплообменники «масло/вода», паяные пластинчатые теплообменники, компактные ввертные охладители и корпусные узлы с интегрированным масляным охладителем для прямого монтажа на насосы и редукторы.

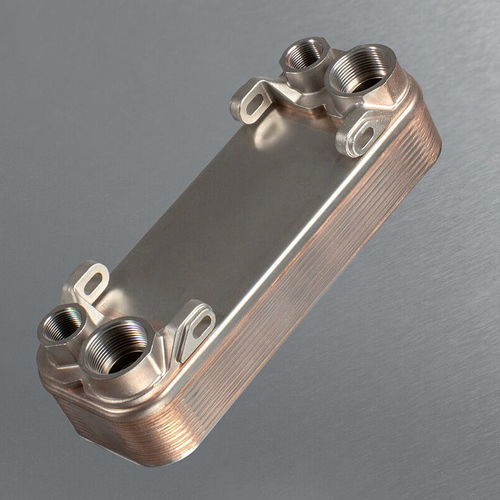

DOC® — паяные пластинчатые теплообменники
Паяные пластинчатые теплообменники DOC® обладают компактной конструкцией и низкой склонностью к загрязнению. Прочные присоединительные блоки обеспечивают высокие моменты затяжки и надежный монтаж в промышленных гидросистемах.

EKM / SKM — трубные (пучковые) теплообменники
Серия EKM / SKM предназначена для крупномасштабных промышленных применений, обеспечивает отвод тепла до 1 000 кВт и расход масла до 1 200 литров, с возможностью подбора материалов для различных качеств воды.

UKC‑G — ввертные охладители
Ввертные охладители UKC‑G отличаются исключительно компактной конструкцией и подходят для установки в небольших бачках и корпусах редукторов при ограниченном пространстве.

Корпус с интегрированным масляным охладителем (серия PTÖK)
Корпуса PTÖK с интегрированным масляно‑воздушным охладителем обеспечивают высокую охлаждающую способность при низком уровне шума на минимальном объёме установки, что исключает необходимость отдельного охлаждающего контура.

ACM — масляно‑воздушные охладители для мобильных применений
Масляно‑воздушные охладители ACM разработаны для мобильных применений с учётом требований по вибрации, компактности и вариантам крепления, характерным для мобильной гидравлики.

Доступные документы

• HBE General Catalogue — 07/2025 — 12.91 MB — en
• Oil-air coolers for mobile applications ACM — 08/2023 — 1.31 MB — en
• Oil coolers — 04/2025 — 3.55 MB — en

Технические характеристики

• Функция: отвод тепла в гидравлических системах (масло → воздух или масло → вода)
• Типы продуктов: масло/воздух теплообменники, масло/вода трубные теплообменники, паяные пластинчатые теплообменники, ввертные охладители, корпуса с интегрированными охладителями
• DOC®: паяная пластинчатая конструкция, компактные габариты, низкая склонность к засорению, прочные присоединительные блоки для высоких моментов затяжки
• EKM / SKM: отвод тепла до 1 000 кВт; расход масла до 1 200 литров (в зависимости от конфигурации)
• UKC‑G: очень компактные ввертные охладители для небольших бачков и редукторов
• PTÖK: корпус с интегрированным масляно‑воздушным охладителем, высокая охлаждающая способность, низкий уровень шума, не требуется отдельный охлаждающий контур
• ACM: масляно‑воздушные охладители, оптимизированные для мобильных применений (вибрация и крепление адаптированы)
• Документация: технические паспорта и каталог доступны (англ.)
