Детектор напряжения перем.тока HSR-500

высокого напряженияLEDгерметичный

Обзор
Семейство детекторов напряжения для средних, высоких и сверхвысоких напряжений, предназначенное для использования с изолирующим шестом (hot stick). Лёгкий изолирующий шест из FRP обеспечивает удобство эксплуатации; модели охватывают широкий диапазон напряжений и включают варианты без батареи и с положительной индикацией.

Модели (примеры, показанные на этой странице)

• HST-30 / HST-30L — Детектор для средних и высоких напряжений: AC 3 кВ до 34,5 кВ. HST-30L — удлинённая версия для работ по ответвлениям (feeder).
• HST-70 / HST-70L — Детектор для средних и высоких напряжений: AC 20 кВ до 80,5 кВ. HST-70L — удлинённая версия.
• HST-170 — Детектор для средних и высоких напряжений: AC 60 кВ до 195,5 кВ.
• HST-250 — Детектор для средних и высоких напряжений: AC 150 кВ до 287,5 кВ.
• HST-W80L — Детектор для средних и высоких напряжений: AC 20 кВ до 80,5 кВ, удлинённая версия.

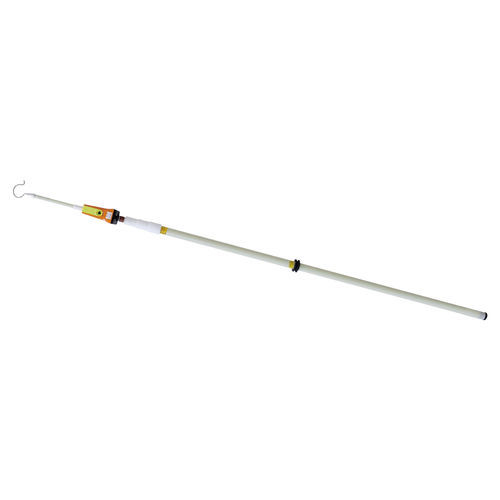

• HSR-500 — Детектор для сверхвысокого напряжения: AC 250 кВ до 550 кВ. Предназначен для линий передачи самого высокого напряжения; обеспечивает положительную индикацию с помощью яркого мигающего красного светодиода и прерывистого электронного зуммера для видимости при дневном свете и в шумной обстановке. Датчик герметично закрыт для защиты от влаги и загрязнений.
• HST-20N — Детектор для средних напряжений (двухрежимный AC/DC): AC 3 кВ до 25 кВ / DC 3 кВ до 25 кВ. Новая модель со сниженным весом по сравнению с предыдущей HS-20N.
• HSR-90N — Детектор для средних и высоких напряжений (широкий диапазон AC/DC): 6 кВ до 90 кВ. Положительная индикация (мигающий светодиод и зуммер) и водозащищённый датчик.
• Серия WM (тип ветряного колеса) — Детектор типа ветряного колеса: AC 6,6 кВ до 500 кВ. Работа без батареи; подтверждение детекции осуществляется вращением колеса, приводимого энергией, которая обнаруживается.

Примечания
Для каждой модели предоставлены изображения спецификаций и подробные таблицы характеристик (см. изображения спецификаций продукта на странице). Экранированные кабели или кабели с проводящим слоем детектироваться этими приборами не могут.

Технические характеристики / спецификации

• Материал изолирующего шеста: FRP (лёгкий, хорошая удобопользуемость).
• Металлическая насадка на кончике: конструкция с амортизирующей пружиной.
• Рабочий шест: в применимых моделях возможно удлинение для увеличения до требуемой длины; укорочение не допускается по соображениям безопасности.
• Диапазоны обнаружения варьируются в зависимости от модели (примеры выше покрывают примерно от 3 кВ до 550 кВ в зависимости от серии и модели).
• Положительная индикация серии HSR: яркий мигающий красный светодиод и прерывистый электронный зуммер, чётко воспринимаемые при дневном свете и в шумной обстановке.
• На отдельных моделях используется герметичный/водонепроницаемый корпус датчика для защиты от загрязнений, воды и посторонних предметов.
• Доступны удлинённые варианты (суффикс L) для работ на ответвлениях (feeder) или при необходимости увеличенного радиуса действия.
• WM серия ветряного колеса: работа без батареи, при которой энергия обнаруживаемого поля приводит во вращение колесо и подтверждает детекцию.
