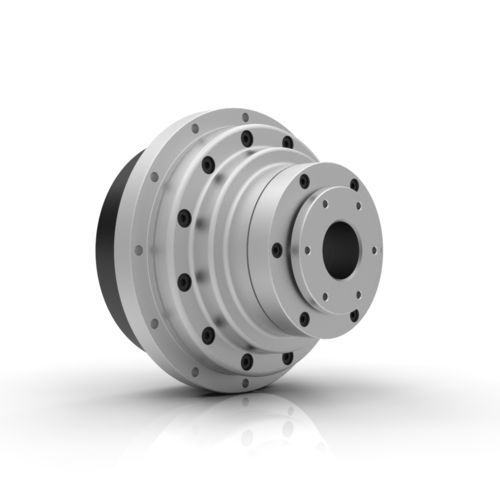

Планетарный редуктор HPF seriesгармоническийкоаксиальныйс полым валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный
- Направление осей
- коаксиальный
- Тип вала
- с полым валом
- Крутящий момент
- 100-200 Nm
- Характеристика конструкции
- с фланцем
- Рабочая характеристика
- высокий крутящий момент, с уменьшенным люфтом
- Применение
- вала
- Скорость вращения
4 800 rpm, 5 600 rpm
(30 159,29 rad.min-1, 35 185,84 rad.min-1)- Коэффициент редукции
11 unit
Описание
Гармонический планетарный редуктор HPF обеспечивает высокий крутящий момент и высокую точность благодаря конструкции с полым валом. В головке редуктора предусмотрена непрерывная компенсация люфта, которая обеспечивает низкий люфт на протяжении всего срока службы. Сверхбольшой подшипник Cross Roller служит выходным фланцем и может непосредственно воспринимать большие нагрузки с исключительно высокой моментной жесткостью. Большой коаксиальный полый вал позволяет пропускать кабели, валы, шариковинтовые пары или лазеры непосредственно через ось вращения.
Полый вал: от 25 мм до 32 мм
Доступны 2 размера рамы
Люфт <3 дуги-мин
Очень большой выходной подшипник с крестообразными роликами
---
