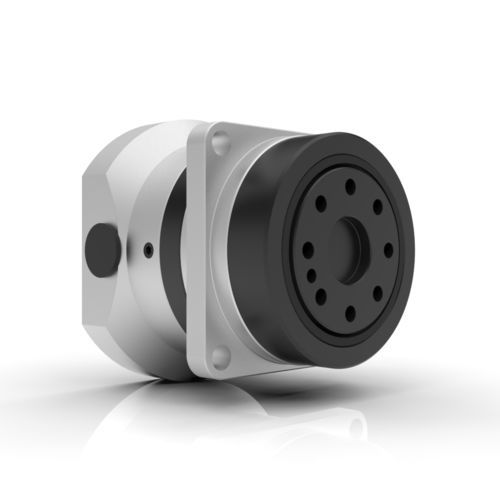

Редуктор без зазора CSG-GHпланетарныйгармоническийкоаксиальный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- планетарный
- Направление осей
- коаксиальный
- Тип вала
- со сплошным валом
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 500-1000 Nm, 50-100 Nm, 20-50 Nm, 1-2 kNm, 2-5 kNm, 10-20 Nm
- Рабочая характеристика
- с высоким моментом, без зазора
- Применение
- для серводвигателя, вала
- Другие характеристики
- с фланцем, для двигателя
- Скорость вращения
2 800 rpm, 3 800 rpm, 4 800 rpm, 6 500 rpm, 8 500 rpm
(17 592,92 rad.min-1, 23 876,1 rad.min-1, 30 159,29 rad.min-1, 40 840,7 rad.min-1, 53 407,08 rad.min-1)- Коэффициент редукции
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Описание
Зубчатые головки CSG-GH Harmonic Drive® с нулевым зазором обеспечивают на 30% более высокий крутящий момент, чем наши стандартные головки (CSF-GH), и на 42% более долгий срок службы, сохраняя при этом высокую точность и повторяемость. В серии CSG-GH используется наш запатентованный S-образный профиль зубьев, обеспечивающий непревзойденную производительность. Конструкция муфты Quick Connect® позволяет легко устанавливать любой серводвигатель.
Нулевой люфт
Доступны 5 размеров рамы
Точность: <1 угл. мин
Повторяемость: от ±4 до ±10 угловых секунд
Выходной подшипник с поперечным роликом
Поставляется с фланцевым выходом, выходным валом без шпонки или валом со шпонкой и центральным резьбовым отверстием
---
