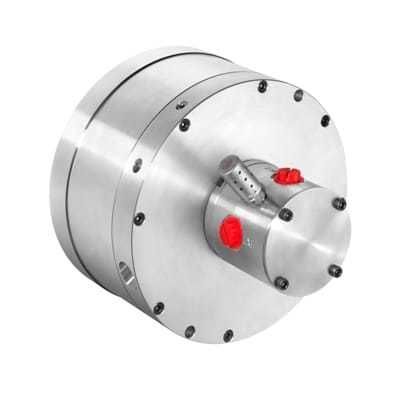

Пневматический цилиндр ARC

ротационныйс несколькими поршнямис двойным поршнем

Обзор
Поворотный пневмоцилиндр ARC — настраиваемый вращающийся исполнительный механизм, основанный на конструкции Logansport и поставляемый компанией Forkardt Hardinge. Предназначен для вращающегося зажима при обработке и сборке; может быть адаптирован или полностью переработан под конкретные промышленные задачи.

Ключевые преимущества

• Кастомный поворотный пневмоцилиндр для стандартных и специализированных операций зажима
• Возможность модификации под требования клиента или поставки в виде полностью инженерного решения

Преимущества

• Простой входной канал, может быть выполнен фиксированным или возвратно‑поступательным
• Постоянный поток воздуха для стабильной работы
• Работа до 7000 об/мин для высокоскоростных применений
• Стандартная встроенная блокировка сохраняет давление в цилиндре и захватное усилие патрона при отключении питания
• Уплотнения Viton удерживают сжатый воздух или гидравлическую жидкость, одновременно позволяя относительное движение внутренних компонентов
• Гибкие конфигурации поршней: одиночный, тандем (два поршня в одном корпусе), сквозной (открытый центр) или дуплекс (два поршня разного размера в отдельных корпусах с независимым приводом)

Технические характеристики

• Быстродействие – увеличивает объемный поток через цилиндр и сокращает время хода; циклы менее 1 секунды достижимы при 2 in ходу
• Переменное давление (Hi‑Lo) – пилотный порт на входе позволяет изменять давление «на лету» в ходе режущего цикла, что снижает деформацию детали и улучшает контроль круглости

Применение

• Предназначен для горизонтальных, вертикальных или перевернутых условий использования при вращающемся зажиме в производственной среде

Технические данные

• Марка: Forkardt Hardinge (на базе конструкции Logansport)
• Модель: ARC
• Максимальная скорость вращения: до 7000 об/мин
• Тип уплотнений: Viton
• Удержание давления: встроенная блокировка сохраняет давление и захват при отключении питания
• Конфигурации поршней: одиночный, тандем, сквозной, дуплекс (независимые поршни)
• Возможность быстрого цикла: циклы < 1 с возможны при 2 in ходе (в зависимости от применения)
• Переменная Hi‑Lo функция зажима с пилотным портом для регулировки давления в реальном времени
• Типичное применение: замена, ремонт или разработка заказных поворотных цилиндров для задач, требующих персонализации и высоких оборотов
