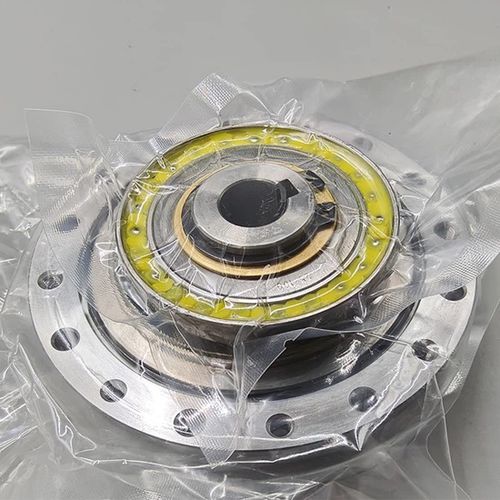

Гармонический редуктор CSF-I Series

гармоническийкоаксиальныйс полым валом

Компактный дизайн 01 Высокий крутящий момент 02 Высокая жесткость 03 Превосходная точность позиционирования 04 Автоматическая регулировка шпинделя Что такое гармонические редукторы скорости? Усовершенствованные механические устройства, используемые для точного управления движением и эффективной передачи мощности, гармонические редукторы скорости, также известные как гармонические приводы или волновые редукторы, имеют благодаря своему небольшому дизайну, легкой конструкции и высокой точности эти детали весьма ценятся в робототехнике, самолетостроении. , медицинские технологии и автоматизация. Каковы ключевые компоненты гармонических редукторов скорости? Гармонический редуктор скорости, обычно состоящий из трех основных компонентов, выглядит так: Генератор волн: Приводное движение происходит через гибкий подшипник эллиптической формы, известный как генератор волн. Он деформирует окружающий гибкий шлиец при вращении, так что можно взаимодействовать с круглым шлицем. Гибкая сплайн: на этом тонком гибком кольце имеется множество внешних зубцов. Он надежно оборачивается вокруг генератора волн, а его адаптивность позволяет передавать движение путем последовательного взаимодействия с круговым шлицем. Круглая шлица: По сравнению с гибкой шлицей, круглая шлица представляет собой жесткое кольцо с внутренними зубьями с несколько большим количеством зубьев. Достижение снижения скорости зависит от этой разницы зубьев. Как это работает? Гармонические редукторы скорости работают по принципу зубчатой ​​передачи волны деформации.
