Сверхчистый генератор азота MRN series

инертныйдля использования высокой чистотыс высокой концентрацией

Обзор продукта
Система MR обеспечивает на месте производство азота из сжатого воздуха и подачу непрерывного потока в замкнутые или затронутые зоны для снижения концентрации кислорода и обеспечения длительной инертизации. Доступны исполнения: стационарные, на шасси, в контейнере или мобильные, в зависимости от эксплуатационных и проездных условий.

Требования отрасли

• Непрерывно высокий расход: непрерывные и пиковые расходы определяются по объему зоны, начальному содержанию O₂ и целевому уровню инертизации.
• Стационарное или мобильное размещение: схема выбирается по точкам впрыска, потребностям резервирования и доступности площадки.
• Производство азота на месте: снижает зависимость от доставляемых баллонов и сопутствующей логистики.

Принцип работы
Сжатый воздух подвергается предварительной очистке от частиц, капель и масла, затем при необходимости осушается и направляется в мембранные модули MRN. Азотсодержащий пермеат буферизуется или хранится и подается на точки впрыска. При необходимости может быть предусмотрен опциональный модуль повышения давления.

Системные решения

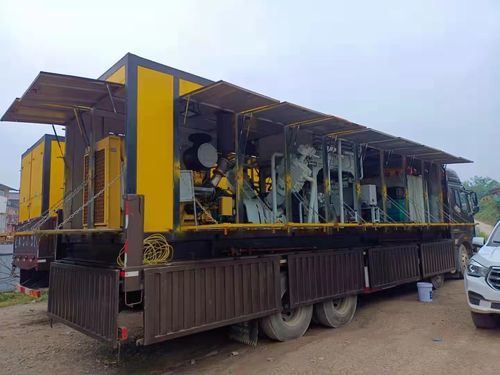

Поставки возможны как в виде стационарных, шасси- или контейнерных модулей, так и мобильных установок. Комплект поставки определяется давлением впрыска, расстоянием трубопроводов, электропитанием, качеством сжатого воздуха и требованиями по условиям окружающей среды/площадки.

Технологическая схема
Сжатый воздух → Фильтрация → Осушка воздуха → Мембранное разделение MRN → Буфер / хранение → (опциональное повышение давления) → Точка потребления

Состав системы

• Вход сжатого воздуха
• Фильтрующий модуль
• Узел осушки воздуха
• Мембранные модули MRN для получения N₂
• Интерфейсы буферизации или хранения
• Система управления и интерфейсы подачи газа
• Стационарная, шасси-, контейнерная или мобильная база

Основные характеристики

• Обеспечение непрерывной инъекции азота в диапазоне 300–5000 Нм³/ч.
• Чистота N₂: 95–99,9 % в зависимости от целей инертизации и условий эксплуатации.
• Размещение гибко — стационарное или мобильное, в зависимости от точек впрыска и условий площадки.

Опциональные конфигурации

• Адсорбционная глубокая осушка (для достижения более низких точек росы по давлению при необходимости).
• Мобильная база для аварийного или резервного мобильного обеспечения азотом.
• Буферизация и хранение, рассчитанные на непрерывный и пиковый спрос.

Типичные области применения

• Инертизация выработанных и замкнутых пространств
• Предотвращение самовозгорания угля
• Непрерывная инъекция азота для контроля зон пожара
• Мобильное аварийное или резервное обеспечение азотом

Данные, необходимые для подбора

• Объем шахтной зоны или отсека и расположение точек впрыска
• Начальный уровень O₂ и целевой уровень O₂
• Непрерывные и пиковые расходы
• Давление впрыска и расстояния трубопроводов
• Требования к стационарной или мобильной конфигурации
• Электропитание на объекте, качество сжатого воздуха и условия окружающей среды
• Требования по сертификации для опасных зон / горной эксплуатации

Характеристики / технические параметры

• Модель продукта: MRN
• Расход N₂: 300–5000 Нм³/ч
• Чистота N₂: 95–99,9 %
• Выходное давление: 0,1–1 MPa(g)
• Минимальная достижимая точка росы по давлению у системы осушки: -70 °C (при опциональной адсорбционной глубокой осушке)
• Доступные конфигурации: стационарная, на шасси, контейнерная или мобильная
