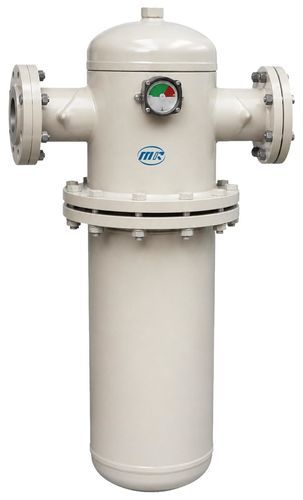

Фильтр для сжатого воздуха Class 600

с картриджембольшой расход

Обзор продукции Фланцевые фильтры сжатого воздуха серии 600–17500 предназначены для систем сжатого воздуха с высоким расходом. В зависимости от требуемой производительности устанавливается один или несколько фильтрующих элементов. В соответствии с требованиями к качеству воздуха на выходе можно выбрать степени фильтрации C, T, A, F и H для удаления твердых частиц, жидкой воды, масляных аэрозолей и масляных паров. Основные технические характеристики продукта

• Рабочее давление: 0,2–1,0 МПа
• Диапазон номинального расхода: 17–510 м³/мин
• Доступные степени фильтрации: C / T / A / F / H

Степени фильтрации Mairui C/T/A/F/H Степень | Функция | Точность фильтрации | Максимальное остаточное содержание масла C | Масловодяной фильтр магистрали | 3 мкм | ≤5 ppm T | Фильтр твердых частиц в магистрали | 1 мкм | ≤1 ppm A | Высокоэффективный фильтр для удаления масла | 0,01 мкм | ≤0,01 ppm F | Сверхвысокоэффективный фильтр для удаления масла | 0,01 мкм | ≤0,001 ppm H | Фильтр с активированным углем для улавливания паров масла | 0,01 мкм | ≤0,003 ppm Модели и технические характеристики Модель | Номинальный расход | Рабочее давление | Присоединение | Длина (мм) | Ширина (мм) | Фильтрующий элемент | Количество элементов | Вес (кг) Class-600 | 17 м³/мин | 0,2–1,0 МПа | DN65FL | 1114 | 320 | Class-600E | 1 | 23 Class-800 | 23 м³/мин | 0,2–1,0 МПа | DN65FL | 1266 | 230 | Class-800E | 1 | 28 Class-900 | 27 м³/мин | 0,2–1,0 МПа | DN80FL | 1143 | 430 | Class-400E | 2 | 79 Класс-1200 | 34 м³/мин | 0,2–1,0 МПа | DN80FL | 1143 | 430 | Класс-600E | 2 | 85 Class-1600 | 45 м³/мин | 0,2–1,0 МПа | DN100FL | 1320 | 430 | Class-800E | 2 | 115 Класс-2000 | 55 м³/мин | 0,2–1,0 МПа | DN100FL | 1189 | 540 | Класс-600E | 3 | 128 Класс-2400 | 65 м³/мин | 0,2–1,0 МПа | DN125FL | 1438 | 540 | Класс-800E | 3 | 135 Класс-3000 | 87 м³/мин | 0,2–1,0 МПа | DN150FL | 1485 | 600 | Класс-800E | 4 | 155 Класс-4000 | 110 м³/мин | 0,2–1,0 МПа | DN150FL | 1415 | 600 | Класс-800E | 5 | 158 Класс-4800 | 130 м³/мин | 0,2–1,0 МПа | DN150FL | 1445 | 600 | Класс-800E | 6 | 170 Класс-5600 | 160 м³/мин | 0,2–1,0 МПа | DN200FL | 1555 | 740 | Класс-800E | 8 | 245 Класс-7000 | 210 м³/мин | 0,2–1,0 МПа | DN200FL | 1630 | 750 | Класс-800E | 10 | 270 Класс-8000 | 260 м³/мин | 0,2–1,0 МПа | DN250FL | 1610 | 900 | Класс-800E | 12 | 320 Класс-10500 | 320 м³/мин | 0,2–1,0 МПа | DN250FL | 1830 | 930 | Класс-800E | 14 | 450 Класс-12500 | 360 м³/мин | 0,2–1,0 МПа | DN300FL | 1750 | 960 | Класс-800E | 16 | 420 Класс-14000 | 410 м³/мин | 0,2–1,0 МПа | DN300FL | 1670 | 985 | Класс-800E | 19 | 435 Класс-17500 | 510 м³/мин | 0,2–1,0 МПа | DN350FL | 1991 | 1140 | Класс-800E | 24 | 500 Технические характеристики / спецификации

• Рабочее давление: 0,2–1,0 МПа
• Диапазон номинального расхода: 17–510 м³/мин (модели от Class-600 до Class-17500)
• Доступные степени фильтрации: C, T, A, F, H (функции варьируются от сепарации масла и воды в магистрали до удаления масляных паров с помощью активированного угля)
• Точность фильтрации: до 0,01 мкм для высокоэффективного удаления масла; фильтрация частиц с размером 1–3 мкм для фильтров магистральной линии
• Максимальное остаточное содержание масла по классам: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤ 0,001 ppm; H ≤ 0,003 ppm
• Типы соединений, представленные в моделях: DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Типы фильтрующих элементов, соответствующие моделям (например, Class-600E, Class-800E, Class-400E)
