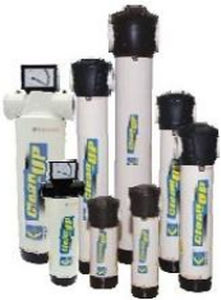

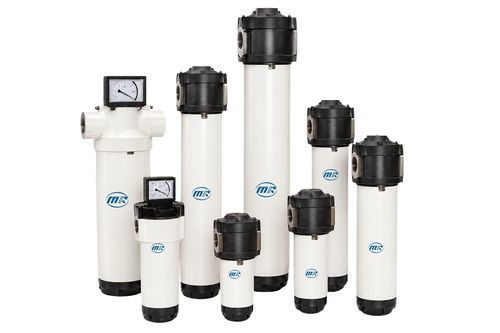

Очиститель сжатого воздуха с активированным углем Class 35

напольныйс фильтромдля пыли

Обзор продукта
Резьбовые фильтры для сжатого воздуха класса 35–800 предназначены для фильтрации в магистральной линии и на входе оборудования. Гладкий входной канал под 90° и конический диффузор потока снижают турбулентность и потери давления, увеличивая эффективную площадь фильтрации. Корпус из трёх секций обеспечивает быструю замену фильтрующих элементов и удобное обслуживание слива.

Технические характеристики

• Рабочее давление: 0,2–1,6 МПа
• Диапазон номинального расхода: 1,6–23 м³/мин (Class-35 — Class-800)
• Доступные классы фильтрации: C / T / A / F / H
• Опциональные аксессуары: электронный сливной клапан, внутренний слив, автоматический сливной клапан, индикатор перепада давления

Классы фильтрации Mairui C/T/A/F/H

• C — Масло‑вода фильтр для магистрали; Точность фильтрации: 3 μm; Максимальное остаточное содержание масла: ≤5 ppm
• T — Частичный фильтр для магистрали; Точность фильтрации: 1 μm; Максимальное остаточное содержание масла: ≤1 ppm
• A — Высокоэффективное удаление масла; Точность фильтрации: 0,01 μm; Максимальное остаточное содержание масла: ≤0,01 ppm
• F — Сверхвысокоэффективное удаление масла; Точность фильтрации: 0,01 μm; Максимальное остаточное содержание масла: ≤0,001 ppm
• H — Активированный уголь для паров масла; Точность фильтрации: 0,01 μm; Максимальное остаточное содержание масла: ≤0,003 ppm

Модели и спецификации

• Class-35 — Номинальный расход 1,6 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC1"; Длина 260 мм; Ширина 107 мм; Фильтрующий элемент: Class-35E-03; Количество элементов: 1; Вес: 2,5 кг
• Class-70 — Номинальный расход 2,6 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC1"; Длина 305 мм; Ширина 107 мм; Фильтрующий элемент: Class-70E-03; Количество элементов: 1; Вес: 2,8 кг
• Class-100 — Номинальный расход 3,8 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC1"; Длина 365 мм; Ширина 107 мм; Фильтрующий элемент: Class-100E-03; Количество элементов: 1; Вес: 3,1 кг
• Class-200 — Номинальный расход 7 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC1-1/2"; Длина 555 мм; Ширина 135 мм; Фильтрующий элемент: Class-200E-03; Количество элементов: 1; Вес: 5,1 кг
• Class-300 — Номинальный расход 8,5 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC1-1/2"; Длина 635 мм; Ширина 135 мм; Фильтрующий элемент: Class-300E-03; Количество элементов: 1; Вес: 5,8 кг
• Class-350 — Номинальный расход 11,5 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC2"; Длина 735 мм; Ширина 135 мм; Фильтрующий элемент: Class-350E-03; Количество элементов: 1; Вес: 6,5 кг
• Class-400 — Номинальный расход 13,5 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC2"; Длина 760 мм; Ширина 170 мм; Фильтрующий элемент: Class-400E-03; Количество элементов: 1; Вес: 10 кг
• Class-600 — Номинальный расход 17 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC2-1/2"; Длина 820 мм; Ширина 170 мм; Фильтрующий элемент: Class-600E-03; Количество элементов: 1; Вес: 11 кг
• Class-800 — Номинальный расход 23 м³/мин; Рабочее давление 0,2–1,6 МПа; Соединение RC2-1/2"; Длина 1060 мм; Ширина 170 мм; Фильтрующий элемент: Class-800E-03; Количество элементов: 1; Вес: 14 кг

Технические особенности

• Назначение: фильтрация в магистрали и на входе оборудования
• Корпус: трёхсекционный дизайн для замены элементов и доступа к сливу
• Особенности потока: 90° гладкий вход и конический диффузор для снижения турбулентности и потерь давления
• Классы фильтрации: C (масло‑вода), T (частицы), A (высокоэффективное удаление масла), F (сверхвысокоэффективное удаление масла), H (активированный уголь для паров масла)
• Типичные точности фильтрации: 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Максимальное остаточное масло по классам: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤0,001 ppm; H ≤0,003 ppm
• Аксессуары: электронный сливной клапан, внутренний слив, автоматический сливной клапан, индикатор перепада давления
• Фильтрующие элементы: ссылки Class-35E-03 до Class-800E-03; Количество элементов: 1 на устройство
• Примеры веса: 2,5 кг (Class-35) до 14 кг (Class-800)
