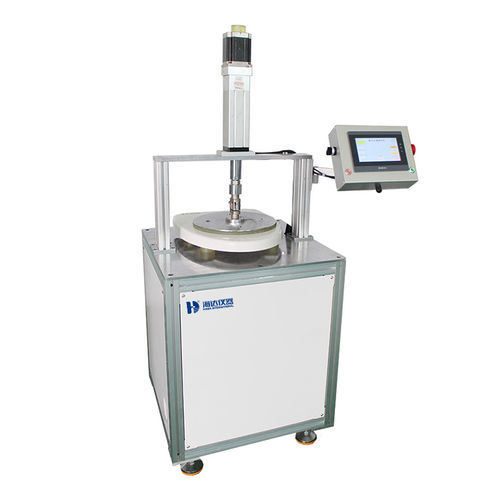

Испытательная машина срока службы 5063-HD

усталостиусталостной прочностистатической нагрузки

Обзор продукта
Испытательная машина долговечности сиденья унитаза 5063-HD по IEC 60335-2-84 проводит повторяющиеся испытания на усталость и прочность крышек и колец сиденья при программируемых величинах силы, хода, смещения, времени и скорости для оценки долговечности и качества изделия.

Конструкция и устройство

• Основные компоненты: цилиндры, датчики силы, направляющие стержни, программное обеспечение PLC, сенсорный экран, магнитные прижимные блоки, листы из стали A3, элементы из нержавеющей стали.
• Предназначена для испытаний на усталость (ресурс) и статических испытаний прочности крышек и колец сиденья.

Стандарты испытаний

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

Ключевые характеристики

• Две независимые испытательные станции, допускающие одновременную работу без взаимных помех.
• Программируемый PLC с сенсорным экраном для настройки силы, хода, скорости и количества циклов.
• Диапазон силы 0–4000 N и ход 0–500 mm (программируемо через PLC).
• Точность силы 0.001 grade и частота дискретизации 1/250,000.
• Пневматическое приведение с программируемой скоростью до 500 mm/min и настраиваемой функцией задержки.
• Счетчик циклов программируем до 9,999,999 циклов; длительность испытания программируемая.
• Варианты прижимных пластин для разных условий контакта и материалов.
• Компактные габариты: 1200 x 800 x 1630 mm; вес 300 kg; питание 220 V / 50 Hz.

Технические характеристики

• Модель: 5063-HD
• Испытательные станции: 2 станции (независимая работа)
• Функциональные режимы: Группа A – усталостное испытание нагрузки крышки; ресурсное испытание нагрузки кольца сиденья. Группа B – испытание прочности кольца сиденья и крышки
• Ход испытания: 0-500 mm (программируемо PLC)
• Испытательная сила: 0-4000 N (программируемо PLC)
• Точность силы: 0.001 grade
• Частота дискретизации: 1/250,000
• Скорость испытания: 0-500 mm/min (программируемо PLC)
• Метод управления: PLC-программное обеспечение + сенсорный экран
• Тип движения: пневматическое управление (вверх/вниз)
• Длительность испытания: 0-99H99M99S (программируемо PLC)
• Функция задержки: 0.1-9.95 s настраиваемая
• Количество циклов: 0-9,999,999 циклов (программируемо PLC)
• Размер образца (ссылка для оснастки): 720 x 420 x 800 mm (L x W x H)
• Конфигурация прижимной пластины: ① 300 mm: 5 mm сталь + 10 mm резина; ② 76 mm резиновый диск (толщина 19 mm, твердость по Шору 70°)
• Питание: 220 V / 50 Hz
• Вес оборудования: 300 kg
• Габариты (W x D x H): 1200 x 800 x 1630 mm
