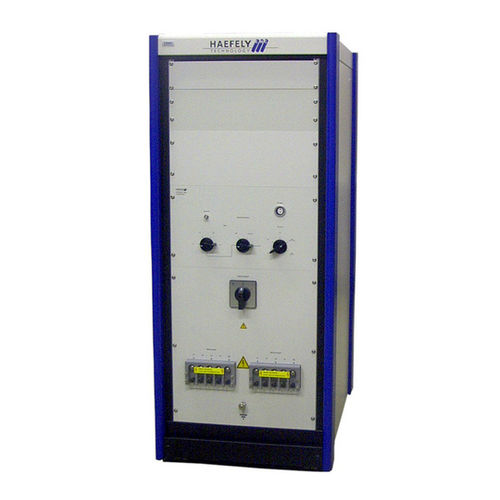

Трехфазовое устройство связи/развязки FP-SURGE 100M2
CDN

трехфазовое устройство связи/развязки
трехфазовое устройство связи/развязки
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
CDN, трехфазовое

Описание

Стандарты IEC и EN охватывают испытания трехфазных портов питания переменного и постоянного тока. Они включают рекомендации по значениям компонентов связи и развязки в CDN. Эти значения в основном основаны на европейской модели для линий электропередачи переменного тока. FP-SURGE 100M2 включает в себя все требования IEC и EN с ручным переключением путей соединения Выход EUT FP-SURGE 100M2 имеет специально разработанные клеммы ВН, которые обеспечивают повышенную безопасность персонала по отношению к высоковольтному импульсу. В декабре 2005 года было утверждено издание 2 стандарта IEC 61000-4-5. Это новое издание 2 определяет максимальное падение напряжения из-за развязывающих индукторов. Это требует использования различных развязывающих индукторов в зависимости от тока ИУ. Чем выше ток, тем меньше должна быть индуктивность. FP-SURGE 100M2 соответствует изданию 2. Стандарты ANSI C62.41 и C62.45 содержат практически ту же информацию, что и IEC, но основаны на американском опыте работы с линиями электропередачи переменного тока. Требования о падении напряжения на развязывающих индукторах отсутствуют. Комбинированная волна 1,2/50ус - 8/20ус Кольцевая волна 100 кГц импульсное напряжение 8кВ Напряжение сети 690 В переменного тока фаза-фаза 100A ток EUT на фазу Синхронизация фазового угла для каждого пути соединения Ручной выбор элементов муфты и пути муфты Международное применение - Специально разработано для удовлетворения и превышения требований испытаний IEC, EN и ANSI для применения в линиях электропередачи.

---
