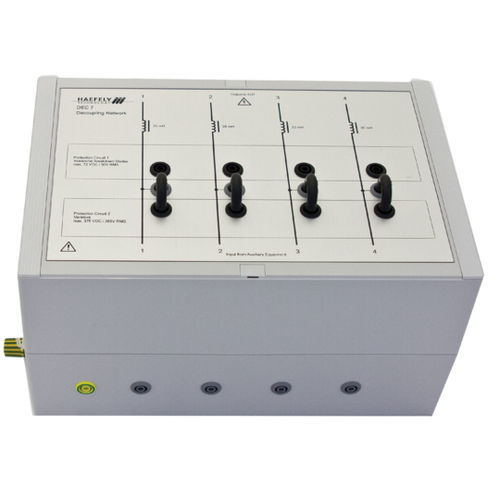

Цепь развязки DEC 7

DEC 7 используется для развязки вспомогательного оборудования от ИУ, испытываемого либо комбинированными волновыми импульсами 1,2/50 us - 8/20 us, либо кольцевыми волновыми импульсами 100 кГц с пиковым напряжением до 6,6 кВ. Он используется для развязки неэкранированных несимметричных линий управления и передачи данных в соответствии со стандартами IEC/EN. Одновременно может быть протестировано до 4 проводов. Для достижения максимальной гибкости в DEC 7 включены только развязывающие и защитные элементы. Цепи соединения, которые зависят от тестируемого EUT, могут быть размещены отдельно в испытательной установке. Ручной выбор элементов защиты для наилучшей защиты вспомогательного оборудования. Элементами защиты по умолчанию являются варисторы и пробойные лавинные диоды (ABD). С такими элементами емкостная нагрузка на линии EUT мала. Развязывающие элементы могут быть легко выбраны. Также можно проводить испытания без каких-либо элементов защиты. - Развязывающие индуктивности 20 мГн без компенсации - 1.2/50 us - 8/20 us комбинированные волновые импульсы - Кольцевые волновые импульсы 100 кГц - Пробойные лавинные диоды и варисторы в качестве защиты - Можно тестировать до 4 проводов - Полоса пропускания сигнала до примерно 100 Гц
