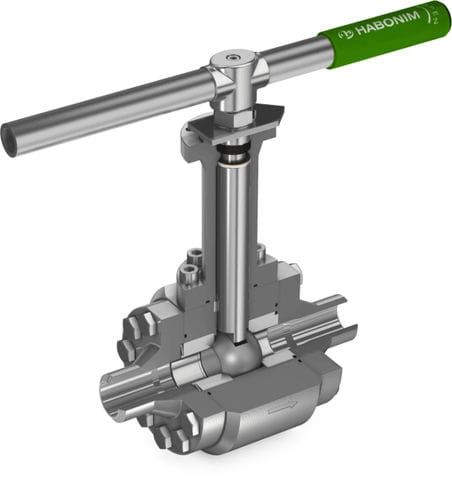

Клапан с плавающим сферическим золотником Z47T

с рычагом3-элементный

V-образное шаровое или фигурное седло (V или паз) для систем управления Стандартная или полнопортовая конструкция, кованые или литые ANSI B16.34 Класс 900 (толщина стенки), размер ¼"-2" (DN8-DN50) ANSI B16.34 Класс 400 (толщина стенки), размер 2 ½"-6" (DN65-DN150) Материалы: Нержавеющая сталь, сплавы, углеродистая сталь - выбираются в зависимости от температуры и области применения. ASME B16.34 литые или кованые материалы для корпуса и концов клапана. Обработка поверхности и покрытия - LTPN, HVOF Cr₃ C₂ (карбид хрома), HVOF WC-Co (карбид вольфрама) и стеллит. Надежная конструкция: Детали, работающие под давлением, соответствуют стандарту ASME B16.34 (с изменениями для некоторых серий). Утечка по стандарту EN12266-1 Rate B (заводские испытания) достигается за счет точной шлифовки и притирки. Постоянная предварительная нагрузка на шарик/седло обеспечивается пружиной Бельвиля из инконеля 718. Испытания на давление: Конструкции проходят испытания на разрыв при 4-кратном максимальном рабочем давлении. Разработаны и испытаны в соответствии с критериями испытаний и приемки ANSI/FCI 70-2.
