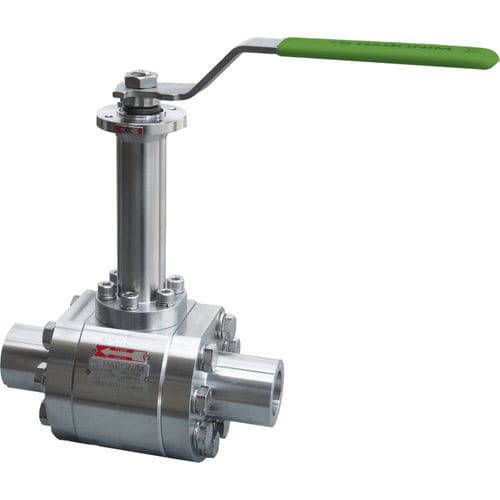

Клапан с плавающим сферическим золотником Z28W

с рычагом3-элементныйвысокотемпературный

Высокое давление Высокотемпературный класс 2500, полный перепад давления для размеров до 2″ (DN50) включительно, перепад давления до 255 бар (3700 psi) для размеров 2½″ (DN65) и выше с гибридными седлами. Детали, работающие под давлением, соответствуют стандарту ASME B16.34 по толщине стенок, испытаны на разрыв при четырехкратном превышении номинального давления в течение 5 минут. Шток одного размера, изготовленный из высокопрочного материала, соответствует требованиям ASME B16.34 и API 6D для приводного механизма, что обеспечивает достаточный коэффициент безопасности при эксплуатации. Специальная гибридная конструкция седла, состоящая из металлического корпуса и полимерной вставки, обработанной как единое целое, обеспечивает герметичное перекрытие пузырьков (показатель А) в сочетании с меньшим рабочим моментом. Материалы: Нержавеющая сталь, сплавы, углеродистая сталь - выбираются в зависимости от температуры и области применения. ASME B16.34 - литые или кованые материалы для корпуса и торцов клапана. Обработка поверхности и покрытия - LTPN, HVOF Cr₃ C₂ (карбид хрома), HVOF WC-Co (карбид вольфрама) и стеллит. Надежная конструкция: Детали, работающие под давлением, соответствуют стандарту ASME B16.34 (с изменениями для некоторых серий) некоторых серий). Утечка по стандарту EN12266-1 Rate B (заводские испытания) достигается за счет точной шлифовки и притирки. Постоянная предварительная нагрузка на шарик/набор седел обеспечивается пружиной Бельвиля из инконеля 718. Испытания на давление: Конструкции проходят испытания на разрыв при 4-кратном максимальном рабочем давлении. Конструкция разработана и испытана в соответствии с критериями испытаний и приемки ANSI/FCI 70-2.
