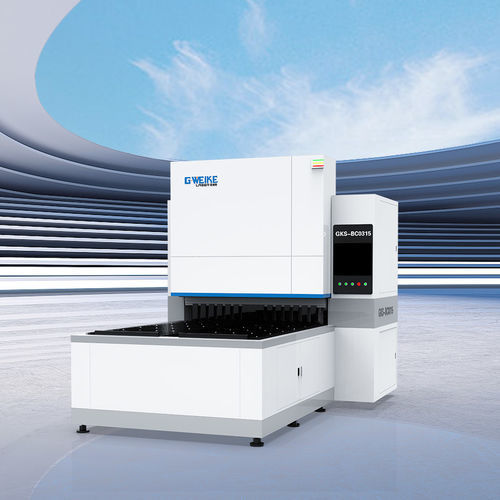

Гидравлический листогибочный пресс GKS-BC0315

ЧПУс высокой скоростьюавтоматический

Обзор
GKS-BC0315 — присосного типа CNC станок для гибки панелей, предназначенный для высокоскоростной автоматизированной гибки листов с максимальной длиной гиба 1500 мм. Оснащён стандартным 10-осевым управлением, автоматической подачей и фиксированным универсальным инструментом для сложной формовки и крупносерийного производства с минимальным участием оператора.

Ключевые преимущества

• Высокоскоростная автоматическая гибка: минимальный цикл 0,2 с на сгиб для повышения производительности.
• 10-осевое управление для точных и сложных операций формовки.
• Автоматическая подача и гибка для непрерывного серийного производства и снижения трудозатрат.
• Фиксированные универсальные гибочные инструменты уменьшают время наладки и смены инструмента.
• Способен выполнять дуги, подгибы, обратные сгибы и замкнутые формы с высокой повторяемостью.

Основные показатели

• Минимальная скорость непрерывной гибки: 0,2 с на сгиб.
• Максимальная скорость подачи: 120 м/мин.
• Разработан для высокой суточной производительности (напр.: гибка более 5000 лопаток в сутки).

Применение

• Производство шкафов и электрических щитов
• Панели для бытовой техники
• Комплектующие для мебели
• Архитектурная листовая металлургия, вентилируемые фасады, двери, лифты
• Другие серийно изготавливаемые формованные детали

Технические параметры

• Модель: GKS-BC0315
• Структура подачи: присосного типа
• Число осей: стандарт 10 осей
• Максимальная длина гиба: 1500 мм
• Максимальная высота гиба: 170 мм
• Минимальный размер сгиба с одной стороны: 230 мм
• Минимальный двусторонний размер формовки: 340 мм
• Минимальный размер формовки по четырём сторонам: 410 мм × 340 мм
• Максимальная длина листа: 1500 мм
• Максимальная ширина листа: 1250 мм
• Минимальный радиус дуги: 6 мм
• Минимальная скорость непрерывной гибки: 0,2 с
• Максимальная скорость подачи: 120 м/мин
• Диапазон углов гиба: 0–180°
• Вместимость гибки: углеродистая сталь 1,5 мм / нержавеющая сталь 1,0 мм / алюминий 2,0 мм
• Номинальное напряжение: 380 V AC
• Пиковая мощность: ≈ 40 kW
• Средняя мощность: ≈ 2 kW
• Общий вес машины: ≈ 10,6 т
• Габаритные размеры: 3780 mm × 2510 mm × 2790 mm
