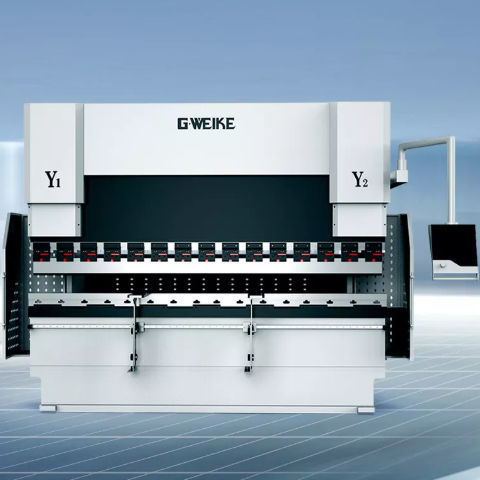

Сервогидравлический листогибочный пресс HG

ЧПУавтоматическийсверхточный

Продукт
Гибочный пресс с ЧПУ для высокоточного гиба листового металла. Спроектирован для выполнения точных изгибов с жесткой конструкцией и точным синхронным управлением.

Основные характеристики

• Высокая стабильность: корпус оптимизирован методом конечных элементов и подвергнут отжигу для снятия напряжений, что обеспечивает прочность стали и конструктивную стабильность.
• Гарантия точности: гидравлическая серво-система в сочетании с датчиками международного уровня обеспечивает высокую точность синхронизации и повторяемость позиционирования.
• Система управления: установлена система CNC DELEM DA-53T (Нидерланды), способная автоматически рассчитывать общую длину материала для последовательностей гибки и выполнять 2D графическое программирование через сенсорный экран.
• Демонстрация образцов: на странице продукта представлены примеры гибочных деталей и демонстрационные изображения.

Области применения

• Шкафы для документов
• Электрощитовые шкафы
• Кухонная посуда
• Навесные фасады (curtain wall)
• Производство дверей и лифтов
• Бытовая техника
• Ветроэнергетика и связь
• Судостроение

Технические параметры (таблица)
Модель машины | 10032 | 13032 | 17032 | 20032
Номинальное давление | 1000 | 1300 | 1700 | 2000
Рабочая длина | 3200 | 3200 | 3200 | 3200
Ширина между колоннами | 2600 | 2600 | 2600 | 2600
Макс. высота открытия | 480 | 480 | 480 | 480
Ход ползуна | 200 | 200 | 200 | 200
Глубина горла | 400 | 400 | 400 | 400
Скорость быстрого опуска шпинделя (гибка) | 180 | 180 | 180 | 150
Работа | 10 | 10 | 10 | 9
Возврат | 160 | 160 | 160 | 130
Мощность главного двигателя (кВт) | 7.5 | 11 | 15 | 18.5
Ход по оси X (мм) | 500 | 500 | 500 | 500
Скорость по оси X (мм/мин) | 300 | 300 | 300 | 300
Ход по оси R (мм) | 200 | 200 | 200 | 200
Скорость по оси R (мм/с) | 60 | 60 | 60 | 60

Характеристики / Технические спецификации

• Серия: HG Series
• Номинальное давление: 1000 / 1300 / 1700 / 2000 (в зависимости от модели)
• Рабочая длина: 3200 мм
• Ширина между колоннами: 2600 мм
• Макс. высота открытия: 480 мм
• Ход ползуна: 200 мм
• Глубина горла: 400 мм
• Скорость быстрого опуска при гибке: 180 мм/с (для большинства моделей) / 150 мм/с (20032)
• Работа: 10 (для большинства моделей) / 9 (20032)
• Возврат: 160 мм (для большинства моделей) / 130 мм (20032)
• Мощность главного двигателя: 7.5 / 11 / 15 / 18.5 кВт (в зависимости от модели)
• Ход по оси X: 500 мм; Скорость по оси X: 300 мм/мин
• Ход по оси R: 200 мм; Скорость по оси R: 60 мм/с
• Система управления: DELEM DA-53T (Нидерланды) с 2D графическим программированием через сенсор и автоматическим расчетом длины материала
