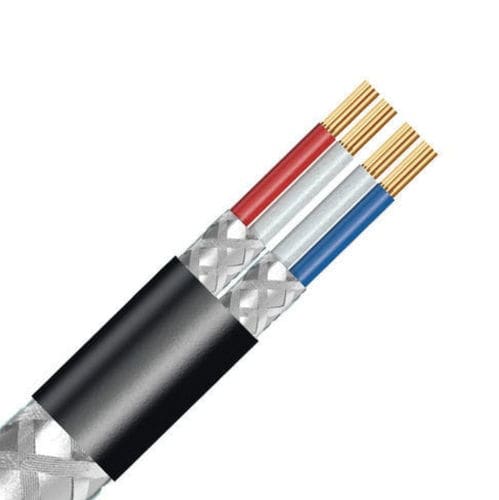

Промышленный трос для контроля KVVP

из алюминиягибкийгерметизированный

Область применения
Кабель предназначен для цепей управления, контроля и защиты с номинальным напряжением U0/U = 450/750 В и ниже, подходит для шкафов управления, панелей машин и автоматизированных систем.

Материалы и стандарты

• Проводник: кислородсвободная медь высокой чистоты.
• Изоляция: полиэтилен.
• Экранирование: алюминиевая фольга + высокоплотная оплётка из лужёной медной сетки.
• Оболочка: ПВХ.
• Стандарт: GB/T9330-2020.

Роль в системах управления и мониторинга
Обеспечивает стабильную передачу сигналов и надёжные линии защиты для промышленных систем управления и мониторинга, снижая электромагнитные помехи в сигнальных линиях.

Конструктивные особенности

• Кислородсвободный медный проводник для низкого сопротивления.
• Полиэтиленовая изоляция для электрической целостности.
• Двухслойное экранирование (алюминиевая фольга + лужёная медная оплётка) для уменьшения ЭМИ.
• ПВХ-оболочка для механической защиты и огнестойкости.
• Гибкая конструкция с различным числом жил (типично: 2×1,0 мм² до 12×1,0 мм² и 2×1,5 мм²).

Характеристики и условия эксплуатации
Низкое сопротивление проводника и высокое сопротивление изоляции для сохранения целостности сигнала; допускаемая длительная рабочая температура ≤ 70°C; температура прокладки ≥ 0°C. Улучшенное экранирование для промышленных условий снижает внешние помехи.

Типичные применения

• Системы автоматизации и промышленные щиты управления (датчики, исполнительные устройства, ПЛК).
• Ремонт и модернизация оборудования — подходит как кабель для замены или апгрейда.
• Прокладки, где критичны экранирование от ЭМИ и надёжность сигнала (заводы, производственные линии, системы мониторинга).

Преимущества

• Двухслойное экранирование для повышенного подавления ЭМИ и сохранения качества сигнала.
• Оптимизированная гибкость для прокладки в шкафах и кабельных каналах.
• Прочная внешняя ПВХ-оболочка для механической защиты.

Параметры эксплуатации (кратко)

• Номинальное напряжение: U0/U = 450/750 В.
• Длительная рабочая температура: ≤ 70°C.
• Температура прокладки: ≥ 0°C.
• Радиус изгиба: D < 25 мм → ≥ 4D; D ≥ 25 мм → ≥ 6D.
• Составные слои: Проводник / Изоляция / Экран / Оболочка.

Типовые конфигурации и ключевые параметры

• 2×1,0 мм² — Конструкция проводника: 1/1,13 мм; Изоляция: 0,6 мм; Плотность оплётки: 80%; Оболочка: 1,2 мм; Наружный диаметр ≈ 8,0 мм; Макс. сопротивление проводника при 20°C: 0,011 Ω/км; Мин. сопротивление изоляции при 70°C: 18,1 MΩ·км.
• 3×1,0 мм² — Наружный диаметр ≈ 8,4 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 4×1,0 мм² — Наружный диаметр ≈ 8,9 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 5×1,0 мм² — Наружный диаметр ≈ 9,6 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 6×1,0 мм² — Наружный диаметр ≈ 10,2 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 7×1,0 мм² — Наружный диаметр ≈ 10,2 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 8×1,0 мм² — Наружный диаметр ≈ 11,2 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 10×1,0 мм² — Наружный диаметр ≈ 13,0 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 12×1,0 мм² — Изоляция: 0,6 мм; Оболочка: 1,5 мм; Наружный диаметр ≈ 13,6 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 18,1 MΩ·км.
• 2×1,5 мм² — Конструкция проводника: 1/1,38 мм; Изоляция: 0,7 мм; Плотность оплётки: 80%; Оболочка: 1,2 мм; Наружный диаметр ≈ 8,9 мм; Макс R20°C: 0,011 Ω/км; Мин R70°C: 12,1 MΩ·км.
