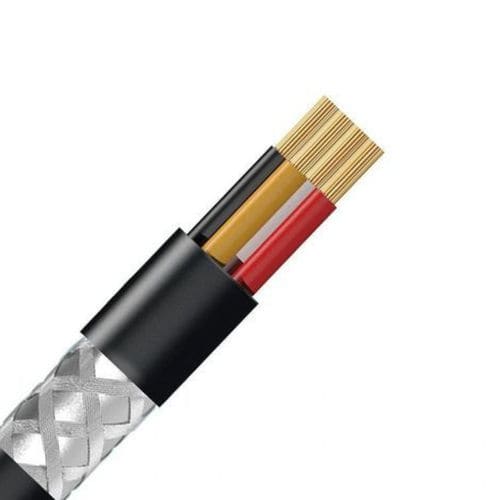

Промышленный трос для контроля KVV

герметизированный

Область применения Данный продукт подходит для переменного тока с номинальным напряжением U0/U 450/750 В и ниже, включая цепи управления, контроля и линии защиты. Материал и стандарт исполнения

• Материал: Проводник: высокочистая бескислородная медь; Изоляция: сшитый поливинилхлорид (ПВХ); Оболочка: малодымный, безгалогенный поливинилхлорид (LSHF ПВХ / PE материал оболочки отмечен в различных формулировках).
• Исполнительный стандарт: GB/T 9330-2020.

Эксплуатационные характеристики

• Допустимая температура эксплуатации: не выше 70°C.
• Температура укладки/монтажа: не ниже 0°C.
• Радиус изгиба: для наружного диаметра D < 25 мм, минимальный радиус изгиба = 4 × D; для наружного диаметра D ≥ 25 мм, минимальный радиус изгиба = 6 × D.

Примечания к конструкции В изделии используются проводники из бескислородной меди для достижения низкого сопротивления проводников и улучшения целостности сигнала. Изоляция из сшитого ПВХ обеспечивает диэлектрическую прочность и механическую долговечность. Внешняя оболочка не содержит дыма и галогенов для повышения пожарной безопасности и снижения токсичных выбросов в случае пожара. Таблица параметров Технические характеристики | Структура проводника (мм) | Толщина изоляции (мм) | Толщина оболочки (мм) | Нижний предел наружного диаметра (мм) | Верхний предел наружного диаметра (мм) | Максимальное сопротивление проводника при 20℃ (Ω/KM) | Минимальное сопротивление изоляции проводника при 70℃ (MΩ/KM) | Контрольный ток - пропускная способность (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Описание продукта / примеры использования Кабель управления KVV с медными жилами с ПВХ изоляцией и полиэтиленовой оболочкой предназначен для передачи сигналов управления и мониторинга в системах промышленной автоматизации, электрических щитах и цепях управления оборудованием. Типичные области применения включают подключение входов/выходов ПЛК, проводку датчиков и исполнительных механизмов на линиях заводской автоматизации, проводку управления в машинах и цепи управления HVAC в зданиях. Кабель предназначен для закупочных и инженерных групп, системных интеграторов и монтажников, которым требуется надежная целостность сигнала и пожаробезопасные кабельные конструкции. Основные технические характеристики и спецификации соответствия

• Проводники из бескислородной меди высокой чистоты обеспечивают низкое сопротивление и стабильную передачу сигнала.
• Сшитая ПВХ-изоляция обеспечивает диэлектрическую защиту и механическую прочность.
• Низкодымная внешняя оболочка, не содержащая галогенов, минимизирует токсичные выбросы при пожарах и улучшает пожаробезопасность.
• Работает в цепях переменного тока 450/750 В; соответствует GB/T 9330-2020.
• Рабочая температура до 70°C, температура монтажа не ниже 0°C.

Преимущества

• Повышенная пожаробезопасность и снижение токсичных выбросов (оболочка LSHF).
• Модульные конфигурации проводников для упрощения монтажа и достижения надежных соединений.
• Совместимость с общепринятой практикой прокладки проводов с перемычками и контрольных проводов для промышленных систем и систем управления зданиями.

Caractéristiques / spécifications techniques

• Номинальное напряжение: 450/750 В переменного тока.
• Материал проводника: бескислородная медь высокой чистоты.
• Изоляция: сшитый ПВХ.
• Оболочка: малодымный, безгалогенный ПВХ (отмечены варианты оболочки из полиэтилена).
• Стандарты: GB/T 9330-2020.
• Рабочая температура (непрерывная): до 70°C.
• Минимальная температура монтажа: 0°C.
• Радиус изгиба: 4×D для D < 25 мм; 6×D для D ≥ 25 мм.
• Возможны различные варианты проводников/размеров (см. таблицу параметров выше для размеров, диаметров, сопротивления и номинального тока проводников).
