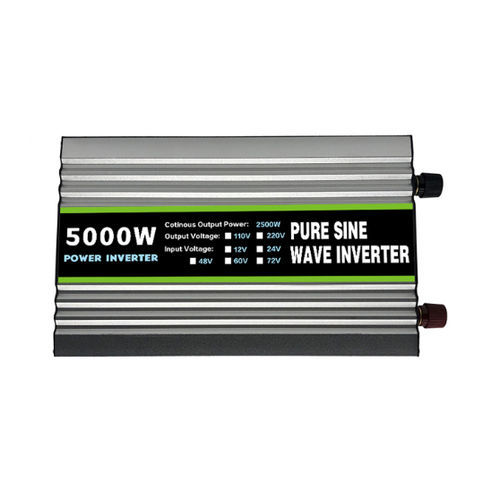

Ондулятор DC/AC вне сети VT-5000W

чистый синусныйдля сверхнагрузкиустойчивый к КЗ

Краткое описание
Серия инверторов VT с выходом чистой синусоиды преобразует DC 12V/24V/48V/60V в AC (110V/220V/230V/240V в зависимости от конфигурации). Модели от VT-1000W до VT-8000W, пиковая мощность до 8000W, непрерывная мощность зависит от модели.

Особенности продукта

• Топология SPWM под управлением MCU-микропроцессора обеспечивает выход чистой синусоиды, подходящей для чувствительной электронной нагрузки.
• Динамическое управление токовой петлей для стабильной работы при индуктивных, емкостных, резистивных и смешанных нагрузках.
• Полный набор функций защиты: входное перенапряжение/пониженное напряжение, перегрузка, перегрев и защита от короткого замыкания на выходе.
• Интегрированный ЖК-дисплей для отображения состояния работы и ошибок.
• Применение: бытовая техника, освещение, IT-оборудование, офисная техника, электроинструменты, бортовые системы и аварийное питание. Оборудование, превышающее выходную мощность инвертора или имеющее очень высокий пусковой ток, может не поддерживаться.

Технические параметры (пример VT-5000W)
Модель: VT-5000W
Бренд: VOITA
Пиковая мощность: 5000W
Непрерывная мощность: 2500W
Входное напряжение: DC 12V / 24V / 48V / 60V
Выходное напряжение: AC 110V / 220V ±6V (в зависимости от модели/конфигурации)
Выходная частота: 50Hz / 60Hz, переключаемая
Защита по низкому напряжению: 12V ≤9.5V; 24V ≤19.5V; 48V ≤39V; 60V ≤53V
Защита по высокому напряжению: 12V ≥15.8V; 24V ≥30V; 48V ≥60V; 60V ≥72.5V
Сигнал низкого напряжения: 12V 10.2±0.5V; 24V 21±0.5V; 48V 43.2±0.5V; 60V 54±0.5V
Защита от перегрева: порог выше 60% (зависит от модели)
Форма выходной волны: чистая синусоида (SPWM)
Размеры (VT-5000W): 315*180*140mm
Вес (VT-5000W): 4.3kg
Функции защиты: защита от короткого замыкания; защита от обратной полярности; защита аккумулятора при низком напряжении; сигнал низкого заряда батареи; защита аккумулятора при высоком напряжении; защита от перегрузки; защита от перегрева

Обзор серии (модели и ключевые характеристики)
Модели: VT-1000W, VT-2000W, VT-3000W, VT-4000W, VT-5000W, VT-6000W, VT-8000W
Входное напряжение (все перечисленные модели): DC 12V / 24V / 48V / 60V
Выходное напряжение (все перечисленные модели): AC 220V - 240V (некоторые модели поддерживают 110V/220V)
Номинальная непрерывная мощность (по моделям): VT-1000W 500W; VT-2000W 1000W; VT-3000W 1500W; VT-4000W 2000W; VT-5000W 2500W; VT-6000W 3000W; VT-8000W 4000W
Пиковая мощность (по моделям): VT-1000W 1000W; VT-2000W 2000W; VT-3000W 3000W; VT-4000W 4000W; VT-5000W 5000W; VT-6000W 6000W; VT-8000W 8000W
Частота: 50-60Hz
Типичная эффективность: ~90%
Размеры (по моделям): VT-1000W 210*103*60mm; VT-2000W 286*103*60mm; VT-3000W 288*157*75mm; VT-4000W 305*150*75mm; VT-5000W 315*180*140mm; VT-6000W 355*180*140mm; VT-8000W 460*180*140mm
Вес (по моделям): VT-1000W 0.8kg; VT-2000W 1.1kg; VT-3000W 1.8kg; VT-4000W 2.2kg; VT-5000W 4.3kg; VT-6000W 4.7kg; VT-8000W 6.2kg

Технические характеристики

• Название серии / семейство моделей: VT (VT-1000W — VT-8000W).
• Диапазон входного напряжения: DC 12V / 24V / 48V / 60V.
• Выходное напряжение: AC 110V / 220V / 230V / 240V (в зависимости от модели/конфигурации).
• Выходная частота: 50Hz / 60Hz.
• Форма выходной волны: чистая синусоида (SPWM).
• Функции защиты: входное перенапряжение, входное пониженное напряжение, перегрузка, перегрев, короткое замыкание, обратная полярность, защита и сигналы аккумулятора при высоком/низком напряжении.
• Дисплей: LCD для индикации состояния и ошибок.
• КПД: около 90% (зависит от модели).
