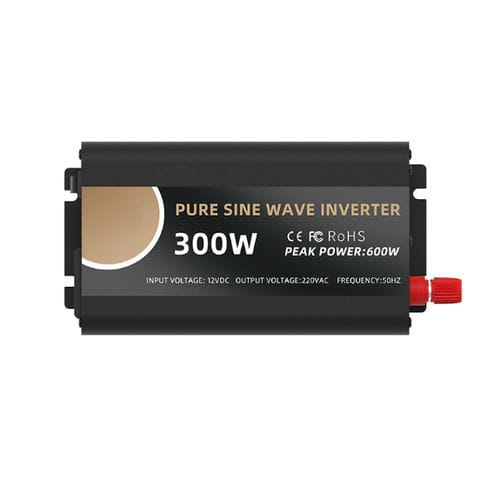

Ондулятор DC/AC на солнечной батарее VT series

вне сетичистый синусный12 В пост. тока

Введение в характеристики
Инвертор преобразует постоянный ток (аккумуляторы, солнечные панели, ветровые турбины и т.д.) в переменный ток. Серия VT использует высокочастотное преобразование с ферритовым трансформатором, что уменьшает габариты и вес по сравнению с традиционными трансформаторами из электротехнической стали. Выход представляет собой чистую синусоиду, аналогичную сетевому питанию; оборудование, чья мощность не превышает номинал инвертора, может быть запитано напрямую.

Применение

• Различные промышленные и бытовые приборы
• Осветительные системы
• IT-оборудование и офисная электроника
• Электроинструменты и малые механизмы
• Бортовые системы (автомобили, дома на колесах, суда)
• Наружное и аварийное питание

Краткие данные
Входное напряжение: 12V / 24V / 48V / 60V / 72V DC
Выходное напряжение: 110V / 240VAC (переключаемое)
Гарантия: 2 года

Размеры и вес (варианты)
VT-300U: 183×110×60mm / 1,0kg
VT-600U: 228×173×76mm / 2,0kg
VT-1000U: 310×173×76mm / 3,0kg
VT-1500U: 360×173×76mm / 3,6kg

Технические параметры (сводка)
Модели: 300W | 500W | 1000W | 1500W
Выходная мощность: 300W | 500W | 1000W | 1500W
Тип дисплея: 300W - LED; 500W/1000W/1500W - LCD
Варианты входного напряжения: 12V / 24V / 48V / 60V / 72V DC
Диапазон входа: 12V система 10–15V; 24V система 20–30V; 48V система 40–60V; 60V система 50–75V; 72V система 60–90V
Защита по низкому напряжению: 12V (10.0V ±0.3) | 24V (20.0V ±0.3) | 48V (40.0V ±0.3) | 60V (50.0V ±0.3) | 72V (60.0V ±0.3)
Защита от перенапряжения: 12V (15.0V ±0.3) | 24V (30.0V ±0.3) | 48V (60.0V ±0.3) | 60V (75.0V ±0.3) | 72V (90.0V ±0.3)
Напряжение восстановления: 12V (13.2V ±0.3) | 24V (25.5V ±0.3) | 48V (51.0V ±0.3) | 60V (65.0V ±0.3) | 72V (78.0V ±0.3)
Ток холостого хода: 0.35A | 0.40A | 0.60A | 0.70A
Защита от перегрузки: >110% номинальной мощности
Частота выхода: 50Hz / 60Hz
Форма волны: Чистая синусоида
THD: ≤3%
КПД преобразования: ≈90%
Охлаждение: Вентиляторное
Защита от перегрева: приблизительно 80° ±5°C

Особенности по моделям
VT-1000U: Вход 12V/24VDC; Выход 220V/230V/240VAC; Непрерывная мощность 800W; Пиковая мощность 1600W; Ток зарядки 20A; Размеры 309×180×142mm; Вес 3,5kg
VT-1500U: Вход 12V/24VDC; Выход 220V/230V/240VAC; Непрерывная мощность 1500W; Пиковая мощность 3000W; Ток зарядки 20A; Размеры 384×180×142mm; Вес 4,35kg
VT-2000U: Вход 12V/24VDC; Непрерывная мощность 2000W; Пиковая мощность 4000W; Ток зарядки 20A; Размеры 454×180×142mm; Вес 5,3kg
VT-3000U: Вход 12V/24VDC; Непрерывная мощность 3000W; Пиковая мощность 6000W; Ток зарядки 20A; Размеры 529×180×142mm; Вес 6,6kg

Технические характеристики / спецификации

• Серия / семейство: VT серия (VT-300U, VT-600U, VT-1000U, VT-1500U и т.д.)
• Входное напряжение: 12V / 24V / 48V / 60V / 72V DC
• Рабочие диапазоны: 12V (10–15V), 24V (20–30V), 48V (40–60V), 60V (50–75V), 72V (60–90V)
• Выходное напряжение: 110V / 220VAC (переключаемое)
• Выходная частота: 50Hz / 60Hz
• Выходная форма волны: Чистая синусоида
• Опции номинальной мощности: 300W, 500W, 1000W, 1500W (и более мощные модели)
• Ток холостого хода по моделям: 0.35A (300W); 0.40A (500W); 0.60A (1000W); 0.70A (1500W)
• Пороги защиты указаны выше
• Дисплей: LED (300W) / LCD (500W и выше)
• THD: ≤3%
• КПД: ≈90%
• Охлаждение: Вентилятор
• Защита от перегрева: ок. 80°±5°C
