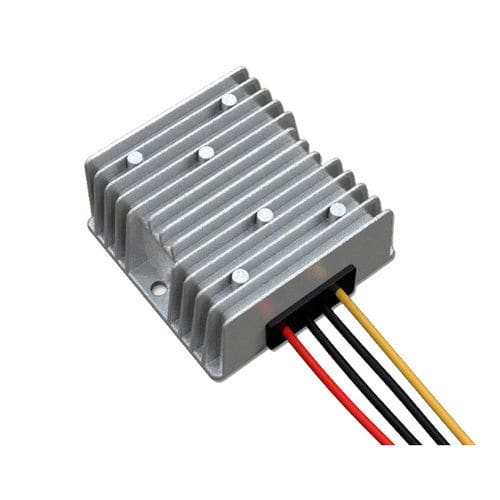

Регулируемый преобразователь DC/DC

неизолированныйинкапсулированныйгерметичный

Краткое описание
Компактный не изолированный DC-DC преобразователь, автоматически повышающий или понижающий входное напряжение 8–40V DC до стабилизированного выхода 13,8V ±0,25V. Доступен в вариантах 5A–25A, степень защиты IP67.

Особенности

• Технология синхронной выпрямительной схемы
• Внутренний конденсаторный фильтр с низким ESR для устойчивости к высоким температурам
• Органическое силиконовое заливочное покрытие
• Интеллектуальная защита на чипе: защита от перегрева и от перегрузки по току
• Конструкция устойчива к ударам, падениям, влаге и пыли
• Высокая эффективность: типично до 96%
• Неизолированная топология (вход и выход имеют общую ссылку)
• Степень защиты: IP67 (водонепроницаемость)

Внимание

• Строго соблюдайте указания на этикетке при установке; не переполюсуйте (+/−), иначе модуль и компоненты могут быть повреждены
• Не подключайте вход и выход наоборот; устройство может быть повреждено
• Мощность нагрузки не должна превышать максимальное допустимое значение преобразователя

Таблица продукта
Название продукта: Преобразователь 8V/40V DC в 13,8V DC
Размер: 74×74×32 мм (5A–10A) ; 100×80×38 мм (15A–25A)
Выходной ток: 5A, 10A, 15A, 20A, 25A
Выходная мощность: 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Вес: 0,25 кг (5A–10A) ; 0,5 кг (15A–25A)
Входное напряжение: DC 8–40V
Типичная эффективность: до 96% (измерено); КПД передачи указан ~90% в зависимости от нагрузки
Выходное напряжение: DC 13,8V ±0,25V
Защита от перегрева: 150°C
Рабочая температура: -20°C до 85°C
Степень защиты: IP67

Технические характеристики

• Диапазон входного напряжения: 8–40 V DC
• Номинальное выходное напряжение: 13,8 V DC ±0,25 V
• Доступные выходные токи: 5 A, 10 A, 15 A, 20 A, 25 A
• Соответствующие выходные мощности: 69 W, 138 W, 207 W, 276 W, 345 W
• Габариты: 74×74×32 мм (меньшие варианты), 100×80×38 мм (большие варианты)
• Вес: 0,25 кг (меньшие варианты), 0,5 кг (большие варианты)
• Эффективность: типично до 96% (см. таблицу продукта для справки по эффективности передачи)
• Порог защиты от перегрева: 150°C
• Диапазон рабочей температуры: -20°C до 85°C
• Степень защиты по IP: IP67
• Топология/изоляция: не изолирован между входом и выходом
• Защитные функции: интеллектуальная микросхема с защитой от перегрева и перегрузки по току
• Дополнительно: синхронная выпрямительная технология; внутренний конденсаторный фильтр для высокой температурной стойкости; органическое силиконовое заливочное покрытие; конструкция, устойчивая к ударам/падениям/влаге/пыли
