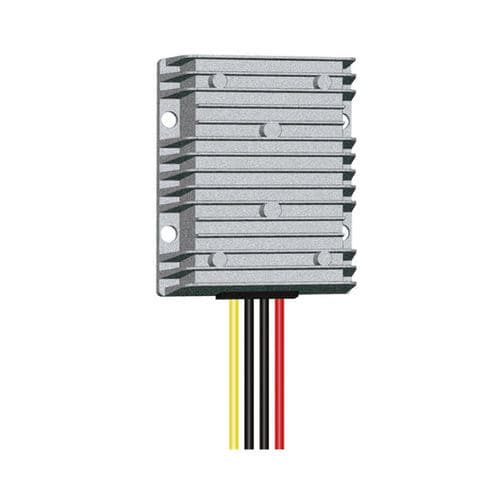

Понижающий преобразователь DC/DC

регулируемыйнеизолированныйинкапсулированный

Краткое описание
Входное напряжение: DC48V (30V-60V)
Выходное напряжение: DC13,8V ±0,25V
Доступные выходные токи: 1A–60A в зависимости от модели
Типичные размеры и веса: зависят от номинального тока (примеры ниже)
Сертификаты: CE, FCC, RoHS

Особенности

• Топология с синхронной выпрямительной схемой для высокой эффективности преобразования
• Фильтр с низким ESR, устойчивый к высоким температурам
• Органическое силиконовое заполнение для защиты от внешних воздействий
• Интегрированные защитные функции чипа: защита от перегрева и от перегрузки по току
• Устойчивость к ударам, падениям, влажности и пыли
• Высокая эффективность (зависит от модели), заявленный максимум до 96%
• Вход и выход не изолированы (общая опорная точка)
• Степень защиты IP67

Внимание

• Устанавливать согласно маркировке полярности; не перепутывать + / -
• Не подключать вход и выход наоборот (может привести к повреждению)
• Мощность нагрузки не должна превышать максимально допустимую для преобразователя

48V → 13,8V (1A-20A) — Техническая таблица
Название продукта: преобразователь 48VDC в 13,8VDC
Размеры и вес (примеры): 66×58×23 мм / 0,1 кг (1A–5A); 74×74×32 мм / 0,26 кг (10A–20A)
Доступные токи: 1A, 3A, 5A, 10A, 15A, 20A
Соответствующие выходные мощности: 13,8W, 41,4W, 69W, 138W, 207W, 276W
Входное напряжение: DC48V (30V–60V)
Типичный КПД передачи (зависит от модели): ~90% (пиковое значение до 96%)
Выходное напряжение: DC13,8V ±0,25V
Порог срабатывания защиты от перегрева: 150°C
Рабочая температура: -20°C до 85°C
Влагозащита: IP67

48V → 13,8V (30A-60A) — Техническая таблица
Название продукта: преобразователь 48VDC в 13,8VDC
Размеры и вес (примеры): 100×80×38 мм / 0,5 кг (30A); 150×127×63 мм / 1,6 кг (40A–60A)
Доступные токи: 30A, 40A, 50A, 60A
Соответствующие выходные мощности: 414W, 552W, 690W, 828W
Входное напряжение: DC48V (30V–60V)
Типичный КПД передачи (зависит от модели): ~90% (пиковое значение до 96%)
Выходное напряжение: DC13,8V ±0,25V
Порог срабатывания защиты от перегрева: 150°C
Рабочая температура: -20°C до 85°C
Влагозащита: IP67

Таблица моделей / серий (выбор)
DC-DC buck-преобразователи в нескольких моделях, покрывающих распространённые преобразования и токи: примеры 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). В линейке также доступны топологии buck-boost и другие варианты.

Технические характеристики

• Диапазон входного напряжения: DC48V (30V–60V)
• Номинальное выходное напряжение: DC13,8V ±0,25V
• Диапазон выходного тока (серия): 1A до 60A в зависимости от модели
• Диапазон выходной мощности (примеры): ~13,8W до 828W в зависимости от модели
• Эффективность: зависит от модели; максимальное указанное значение до 96%
• Порог защиты от перегрева: 150°C
• Рабочая температура: -20°C до 85°C
• Степень защиты: IP67
• Топология: не изолированный по гальванике понижающий (buck) преобразователь
• Ключевые технологии: синхронная выпрямительная схема, высокотемпературный конденсаторный фильтр, органическое силиконовое заполнение
• Защиты: от перегрева, от перегрузки по току
• Сертификаты: CE, FCC, RoHS
• Размеры и вес зависят от номинального тока (см. технические таблицы)
