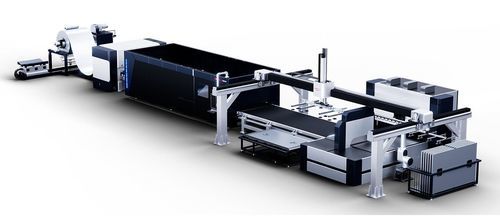

Лазерная ligne de découpe transversale Z1

для листадля катушекрулонный лист

Эта специализированная производственная линия интегрирует размотку, подачу, лазерную резку (бланкинг), выравнивание (рекламацию) и выгрузку, обеспечивая комплексную обработку от рулонного материала до готовых деталей. Система разработана для гибкого высокоточного производства и оснащена системой коллаборативного управления Industry 4.0 и адаптивным алгоритмом динамической компенсации для вариативности материалов.

Технические особенности

• Бесшовная интеграция выравнивания и лазерного бланкинга для точного сквозного производства.
• Высокоточное выравнивание и лазерная резка в широком диапазоне толщин листа.
• Поддержка разных материалов, обеспечивающая гибкое производство для различных отраслей.
• Пять масштабируемых серий (UL–XL) для разных объемов и применений.
• Отсутствие следов роликов для соответствия требованиям к высокоточному качеству поверхности.

Серии линии и области применения

• UL Ultra‑Thin: Толщина 0,1–0,8 мм; примеры: прецизионная электроника, фотовольтаические подложки, мелкая бытовая техника; типичные материалы: холоднокатаная сталь, нержавеющая сталь, алюминий.
• TL Thin: Толщина 0,3–3,0 мм; примеры: автомобильные листы, корпуса бытовой техники, кухонная и сантехническая фурнитура; материалы: оцинкованные листы, углеродистая сталь, алюминиевые сплавы.
• ML Medium–Heavy: Толщина 1,0–8,0 мм; примеры: строительная техника, электрощиты, оборудование ж/д транспорта; материалы: горячекатаная сталь, нержавеющая сталь.
• HL Heavy: Толщина 3,0–20,0 мм; примеры: конструкционные элементы, тяжелое оборудование, судовые пластины; материалы: высокомарганцовистая сталь, алюминиево‑магниевые сплавы.
• XL Extra‑Heavy: Толщина 6,0–25,0 мм; примеры: строительные стальные конструкции, тяжёлая промышленность, энергетическое оборудование; материалы: стальные листы, титановые сплавы.

Сравнение основных параметров по сериям

• Диапазон толщин: UL 0,1–0,8 мм; TL 0,3–3,0 мм; ML 1,0–8,0 мм; HL 3,0–20,0 мм; XL 6,0–25,0 мм.
• Диапазон ширин: UL 200–1500 мм; TL / ML / HL / XL 600–2500 мм (в зависимости от серии).
• Точность позиционирования: ±0,02 мм/м (все серии).
• Мощность лазера: Рекомендации по применению — тонкий лист/новая энергетика: 3–6 кВт; автомобильная/многоотраслевая обработка: 3–12 кВт; тяжелая конструкция/судостроение: 12–20 кВт.
• Метод бланкинга: Интегрированный лазерный бланкинг в стандартной комплектации.

Руководство по выбору для отраслей

• Автомобильная промышленность: Рекомендуемые серии TL / ML / HL; типичные материалы: высокопрочная сталь, алюминиевые сплавы, нержавеющая сталь; рекомендуемая ширина ≈ 1300–1600 мм; мощность лазера 3–12 кВт.
• Бытовая техника: Рекомендуемые серии UL / TL; материалы: холоднокатаные, оцинкованные и окрашенные листы; ширина 1000–1300 мм; мощность лазера 3–6 кВт.
• Железнодорожный транспорт: Рекомендуемые серии ML / HL; материалы: нержавеющая сталь, алюминий, горячекатаная сталь; ширина 1600–2100 мм; мощность лазера 6–12 кВт.
• Строительные стальные конструкции: Рекомендуемые серии HL / XL; материалы: углеродистые и легированные стали, толстые пластины; ширина 1600–2100 мм; мощность лазера 12–20 кВт.
• Обработка листового металла (мульти‑отрасль): Рекомендуемые серии TL / ML; типичные ширины 1000–1600 мм; мощность лазера 3–12 кВт.
• Новая энергетика / фотоэлектрика: Рекомендуемые серии UL / TL; материалы: тонкий алюминий, оцинкованные листы, электротехническая сталь; ширина 1000–1300 мм; мощность лазера 3–6 кВт.
• Судостроение и тяжёлая промышленность: Рекомендуемая серия XL; материалы: толстые стальные плиты и специальные сплавы; ширина 1600–2100 мм; мощность лазера 12–20 кВт.

Применимые материалы

• Нержавеющая сталь
• Углеродистая сталь
• Оцинкованный лист
• Плиты из высокопрочной стали
• Алюминиевые листы и сплавы
• Холоднокатаные рулоны и листы
• Титан и специальные сплавы (в зависимости от серии)

Технические спецификации

• Коммерческое наименование: Automatic Roll Laser Blanking Line.
• Интегрированные функции: размотка, подача, выравнивание, лазерный бланкинг и выгрузка (one‑stop обработка).
• Управление: коллаборативная система управления Industry 4.0 с адаптивным алгоритмом динамической компенсации для всех материалов.
• Точность выравнивания: ультрап.precise выравнивание, обеспечивающее плоскостность материала ≈ 0,01 мм.
• Точность позиционирования: ±0,02 мм/м.
• Поддержка переключения между катушками и быстрой переналадки для гибкого производства.
• Диапазон ширин (в зависимости от серии): 200–2500 мм.
• Диапазон толщин (в зависимости от серии): 0,1–25,0 мм (UL–XL).
• Метод бланкинга: интегрированный лазерный бланкинг (стандартная конфигурация).
