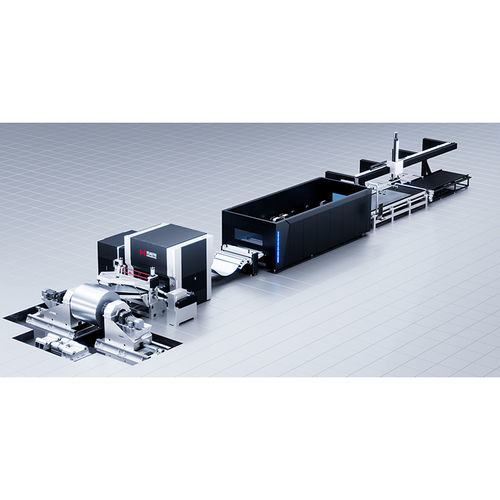

Производственная линия для катушек Nam

гибкаялазермедицинской

Обзор продукта
Это специализированное оборудование интегрирует функции размотки, подачи, резки и выгрузки для достижения комплексной обработки от рулонного материала до готовой продукции. Оснащено системой совместного управления Индустрия 4.0 и адаптивным динамическим алгоритмом компенсации для всех материалов, поддерживает быструю смену нескольких рулонов. Его ультрапрецизионный процесс выравнивания 0,01 мм обеспечивает оптимальную плоскостность материала, соответствуя строгим требованиям к плоскостности в передовых производственных областях.

Технические характеристики

• Бесшовно интегрирует выравнивание и лазерную резку для точного производства от начала до конца.
• Обрабатывает широкий диапазон толщин листов с высокой точностью выравнивания и резки.
• Поддерживает различные материалы, обеспечивая гибкое производство в различных отраслях.
• Пять серий обеспечивают масштабируемое, эффективное производство для различных объемов и применений.
• Отсутствие отпечатков роликов, соответствует требованиям высокой точности.

Серии производственных линий и область применения
Название серии | Диапазон толщин | Примеры применяемых отраслей | Общие материалы
Серия UL Ультратонкие пластины | 0,1–0,8 мм | Прецизионная электроника, Фотовольтаические подложки, Малые бытовые приборы | Холоднокатаная сталь, Нержавеющая сталь, Алюминий
Серия TL Тонкие пластины | 0,3–3,0 мм | Автомобильный листовой металл, Корпуса бытовой техники, Кухонная и ванная фурнитура | Оцинкованные листы, Углеродистая сталь, Алюминиевые сплавы
Серия ML Средние - Тяжелые пластины | 1,0–8,0 мм | Строительная техника, Электрические шкафы, Оборудование для железнодорожного транспорта | Горячекатаная сталь, Нержавеющая сталь
Серия HL Тяжелые пластины | 3,0–20,0 мм | Структурные стальные компоненты, Тяжелая техника, Морские плиты | Высокомарганцевая сталь, Алюминиево-магниевые сплавы
Серия XL Экстра-тяжелые пластины | 6,0–25,0 мм | Строительные стальные конструкции, Тяжелое производство, Энергетическое оборудование | Стальные плиты, Титановые сплавы

Сравнение основных параметров между сериями
Категория параметров | Серия UL Ультратонкие пластины | Серия TL Тонкие пластины | Серия ML Средние - Тяжелые пластины | Серия HL Тяжелые пластины | Серия XL Экстра-тяжелые пластины
Диапазон толщин | 0,1–0,8мм | 0,3–3,0мм | 1,0–8,0мм | 3,0–20мм | 6,0–25мм
Диапазон ширины | 200–1500мм | 600–2500мм | 600–2500мм | 600–2500мм | 600–2500мм
Точность позиционирования | ±0,02мм/м | ±0,02мм/м | ±0,02мм/м | ±0,02мм/м | ±0,02мм/м
Мощность лазера | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация
Метод штамповки | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация | Стандартная конфигурация

Руководство по выбору отрасли
Отрасль | Рекомендуемая серия | Общие материалы | Рекомендуемая ширина | Рекомендуемая мощность лазера
Автомобильное производство | TL / ML / HL | Высокопрочная сталь, Алюминиевый сплав, Нержавеющая сталь | 1300–1600 мм | 3–12 кВт
Промышленность бытовой техники | UL / TL | Холоднокатаная сталь, Оцинкованный лист, Лист с цветным покрытием | 1000–1300 мм | 3–6 кВт
Железнодорожный транспорт | ML / HL | Нержавеющая сталь, Алюминиевая плита, Горячекатаная сталь | 1600–2100 мм | 6–12 кВт
Строительные стальные конструкции | HL / XL | Углеродистая сталь, Легированная сталь, Толстая плита | 1600–2100 мм | 12–20 кВт
Обработка листового металла (несколько отраслей) | TL / ML | Различные типы пластин (малые партии, множество разновидностей) | 1000–1600 мм | 3–12 кВт
Новая энергия / Фотовольтаика | UL / TL | Тонкий алюминий, Оцинкованный лист, Кремниевый лист | 1000–1300 мм | 3–6 кВт
Судостроение и тяжелая промышленность | XL | Толстая стальная плита, Специальный сплав | 1600–2100 мм | 12–20 кВт

Комплексные услуги и поддержка

• Предварительное планирование: Анализ производственного спроса, оптимизация компоновки и оценка окупаемости инвестиций.
• Установка и ввод в эксплуатацию: Профессиональные команды обеспечивают быстрый запуск оборудования.
• Обучение операторов: Многоуровневое обучение эксплуатации системы, программированию и обслуживанию.
• Удаленная диагностика: Круглосуточный мониторинг состояния оборудования и раннее предупреждение о неисправностях.
• Быстрый отклик: Национальная сервисная сеть с 4-часовым техническим откликом.
• Оптимизация процессов: Постоянные обновления технологий для поддержания конкурентоспособности оборудования.

Применяемые материалы

• Нержавеющая сталь
• Углеродистая сталь
• Оцинкованный лист
• Высокопрочная стальная плита
• Алюминиевый лист
• Холоднокатаные стальные рулоны
• Холоднокатаный лист
• Алюминированный оцинкованный лист

Применяемые отрасли

• Панель двери лифта
• Алюминиевая панельная стена
• Потолок, двери и окна
• Автомобильная стойка B
• Медицинская
• Корпус батареи
• Корпус оборудования
• Медицинское оборудование
• Потолок
• Шасси и стойка

Характеристики / Технические характеристики

• Интегрированная размотка, подача, резка и выгрузка
• Система совместного управления Индустрия 4.0
• Адаптивный динамический алгоритм компенсации для всех материалов
• Быстрая смена нескольких рулонов
• Ультрапрецизионный процесс выравнивания (0,01мм)
• Точность позиционирования: ±0,02мм/м
• Обрабатывает толщины от 0,1мм до 25мм (в зависимости от серии)
• Диапазон ширины: 200мм до 2500мм (в зависимости от серии)
• Мощность лазера: 3–20 кВт (в зависимости от применения)
