Прибор может использоваться отдельно как автономный измерительный и управляющий блок с возможностью передачи измеряемой величины или может быть скомпонован с помощью цифровой линии связи RS485 в измерительные группы (до 32 единиц), подключенные к ПК. В такой сборке можно осуществлять на ПК визуализацию технологического процесса, передавать и архивировать измеренные данные, управлять технологическим процессом по измеренным значениям, передавать различные уровни сообщений и аварийных сигналов. Архивированные данные могут быть обработаны в электронной таблице (данные хранятся в файлах DBF). В случае сбоя ПК или связи отдельные модули могут переходить в автономный режим измерения и управления. При использовании линии RS485 измеренная температура может передаваться рядом с основным измеренным значением.

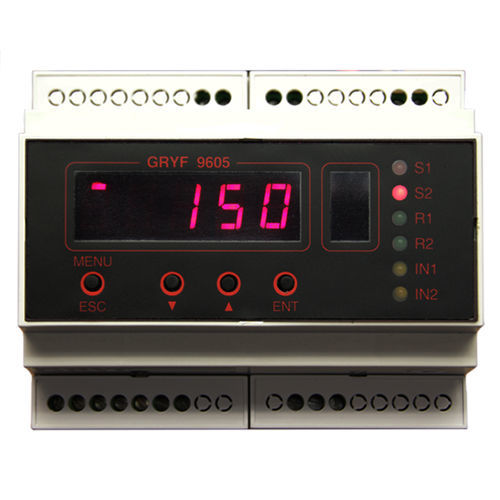

Управление прибором осуществляется с помощью четырех кнопок на передней панели. Некоторые функции могут быть защищены от несанкционированного вмешательства в меню (например, запрет на установку параметров ПИ-контроллера, запрет на калибровку). Измеренное значение отображается с помощью 5-значного видимого светодиода.
Технические характеристики
Диапазон измерения - 2x температура -50 - 200°C
Напряжение питания - 12 - 35 В постоянного тока / 12 - 24 В переменного тока
Потребляемая мощность от источника питания - макс. 3W
Потребление от зажимов выпрямителя (S30, S31) - макс. 200 мА
Потребление от внутреннего источника 5В (S32, S33) - макс. 100 мА
Электронные переключатели (логические выходы) - 28В , 100мА постоянного тока
Лог. вход - напряжение для логики 1 - 5 - 35V DC / 11 - 60V AC
Диапазон рабочих температур - 0 - 50°C
Диапазон температур хранения - -20 - 80°C
---
