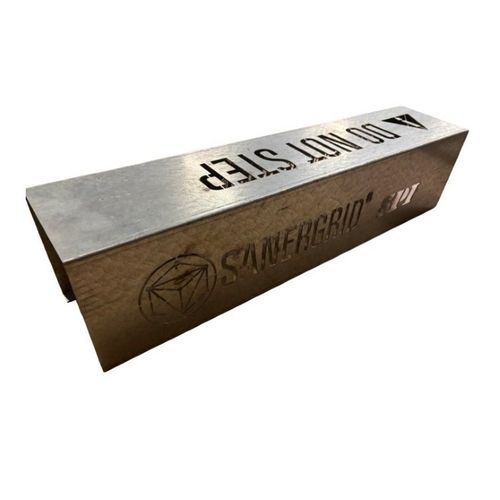

Картер для фильтра с картриджем BRAD® 600

для углеводородадля маслаиз стали

Обзор
BRAD® 600 — механический защитный кожух, разработанный для снижения риска случайных ударов по картриджам фильтров и префильтрам PETRO-PIPE® SPI. Он защищает фильтры, сохраняет герметичность и гидравлические характеристики системы фильтрации, а также повышает безопасность при эксплуатации и обслуживании вблизи трансформаторов, накопительных ёмкостей, фотогальванических скридов и систем BESS.

Описание BRAD® 600

• Кожух из оцинкованной стали с цинковым покрытием (Z275): рассчитан на наружное применение и обеспечивает длительную стойкость к воздействию окружающей среды.
• Изготовление лазерной резкой и гибкой: процесс, обеспечивающий точную и прочную конструкцию, адаптированную к условиям на объекте.
• Эксклюзивная конструкция SANERGRID®: без винтов, без сварки, без клея и без механических деталей, что упрощает монтаж и обеспечивает механическую целостность.
• Конструкция устойчива к боковым, вертикальным и поперечным нагрузкам, случайным ударам и ветровым нагрузкам.
• Быстрая универсальная установка без изменения накопительной ёмкости, бетонной ямы или фотогальванического скрида.
• Спроектирован так, чтобы не нарушать гидравлическое поведение системы фильтрации и помогать ограничить прямое воздействие УФ-лучей на картриджи фильтров.

Области применения

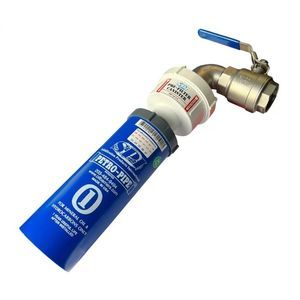

• Защита фильтрующих комплектов в накопительных ёмкостях трансформаторов (диэлектрическое масло или другие углеводороды).
• Фотогальванические установки и фильтрационные скриды PETRO-PIPE®.
• Системы BESS (Battery Energy Storage Systems) и бетонные котлованы, требующие механической защиты фильтров.

Функции и преимущества

• Снижает риск поломки ПВХ-резьбовых головок картриджей фильтров и префильтров.
• Сохраняет герметичность системы фильтрации.
• Сохраняет гидравлические характеристики фильтрационного устройства.
• Повышает безопасность при проведении работ по обслуживанию и при частых проходах около фильтрующего оборудования.

Установка

• Небольшим раскрытием краёв кожуха обеспечить его надевание на фильтрующий комплект.
• Расположить BRAD® между отводом и префильтром; он фиксируется на комплекте.
• Возможна установка на новые установки с фильтрами PETRO-PIPE® SPI или дооснащение существующих установок без изменения ёмкости.

Техническое обслуживание

• Низкие требования к обслуживанию; рекомендуется периодический визуальный осмотр.

Аксессуары и опции

• Линейка BRAD® доступна в зависимости от типа картриджей, требующих защиты (например, ссылки, адаптированные к линейкам PETRO-PIT® и PETRO-PIPE®).
• Примеры ссылок: BRAD 400 (для PETRO-PIT®) и BRAD 600 (для PETRO-PIPE®).
• Возможен индивидуальный заказ (BRAD SP) для кожухов, адаптированных к специфическим конфигурациям.

Характеристики / технические спецификации

• Вес: 6,6 кг
• Размеры (Д × Ш × В): 660 × 210 × 210 мм
• Условия эксплуатации: наружные, внутренние
• Материал: сталь (оцинкованная с покрытием Z275)
• Целевая фильтрация: диэлектрические масла, углеводороды
• Процесс изготовления: лазерная резка и гибка
• Конструкция: без винтов, без сварки, без механических деталей (устойчива к боковым, вертикальным и поперечным нагрузкам)
