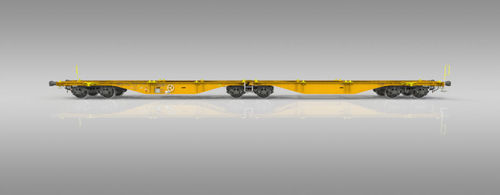

Колесный транспортер Sggrss 80´

с платформойдля контейнеров

Общие сведения
Составной интермодальный вагон Sggrss 80' с двумя платформами на трёх тележках разработан для эффективной перевозки контейнеров 20', 30' и 40' и совместимых сменных платформ. Вагон соответствует нормам TSI, EN и UIC и имеет маркировку TEN GE для допуска к движению.

Особенности

• Составная конструкция на трёх тележках обеспечивает гибкое распределение нагрузки и снижает усилия на путь.
• Разработан и сертифицирован в соответствии с требованиями TSI, EN и UIC; соответствует UIC 596-6, имеет маркировку "C".
• Высокая грузоподъёмность: примерно 108,0 т суммарно на обеих платформах.

Совместимость
Предназначен для контейнеров по UIC 592 (ISO 668) и сменных платформ согласно UIC 592 и UIC 596-6. Варианты погрузки приведены в диаграмме загрузки.

• Серия 1 грузовых контейнеров – 1CX, 1C, 1CC, 1AX, 1A, 1AA, + 1BX, 1B, 1BB (1)(2)(3)
• Симметричные сменные платформы – (20), 40, + (30) (1), + (21), 22, 23, 24, (26), (29) (2), + (31) (3)
• Асимметричные сменные платформы – NA + (81), 82, (84), (85), (86) (1), + (60) (2)(3)

Технические характеристики

• Нагрузка на ось: 22,5 т / ось
• Колейный размер: 1 435 мм
• Габарит погрузки: G1-TSI
• Режим торможения: "SS" и "S"
• Тип тормоза: GP-A (K)
• Макс. скорость при 135,0 т: 100 км/ч
• Макс. скорость при 120,0 т: 120 км/ч
• Климатическое исполнение: T1
• Мин. радиус кривой Rmin (одиночный отцепленный вагон): 75,0 м
• Длина по буферам: 26 040 мм
• Тара: ~27,0 т
• Грузоподъёмность: ~108,0 т
• Высота загрузки: 1 155 мм
• Тип тележки: Y25Ls(s)1-KV
• Количество штифтов для контейнеров: 16; 20; 24; 32; 40
