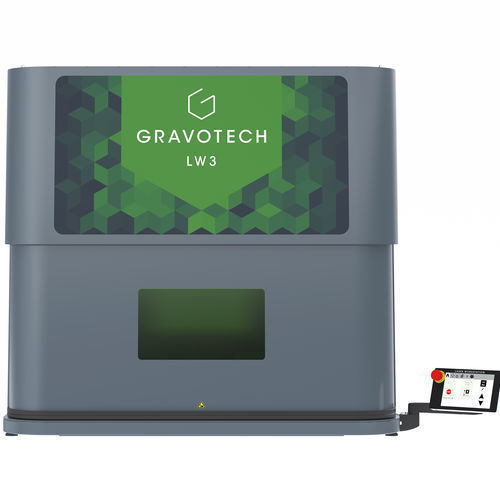

Маркировочная машина лазер LW3 GREEN

бумагидля деревадля металла

Обзор продукта
Gravotech LW3 — промышленная лазерная станция с корпусом класса 1 для прямой маркировки крупногабаритных деталей. Совместима с источниками Fiber, MOPA, DPSS/Hybrid и Green, обладает большим внутренним объёмом (высота до ≈ 628 мм) и функциями автоматизации и безопасности, необходимыми для производства.

Ключевые преимущества

• Большой объём маркировки: стандартная область 300 x 300 мм; опция ZX-моста расширяет до 875 x 300 мм; внутренний зазор для высоких деталей (≈ 628 мм).
• Поддержка нескольких технологий: Fiber, MOPA, DPSS/Hybrid, Green для маркировки металлов, пластмасс и прочих поверхностей; подходит для DPM, серийной и многоуровневой маркировки.
• Конструкция для производства: встроенный 7" сенсорный экран для локального запуска заданий, автоматическая трёхсторонняя дверь с датчиками безопасности, металлический позиционирующий стол, опциональная тележка.

Основные характеристики

• Опция ZX-моста для увеличения хода по X и рабочей области маркировки.
• Моторизованная ось Z (ход стандартно 295 мм; 575 мм с ZX) и программируемое позиционирование.
• Автоматическая трёхсторонняя дверь: закрывается при старте цикла и открывается по его окончании; защитное окно для визуального контроля без защитных очков при безопасных условиях.
• Опционный 3D-модуль для маркировки наклонных или угловых поверхностей.
• Разработана для интеграции с системами аспирации/фильтрации для отвода дыма и частиц.

Типичные применения

• Трассируемость и DPM на крупных промышленных деталях (автопром, авиация, тяжёлое оборудование).
• Постоянная идентификация: серийные номера, 1D/2D коды (DataMatrix), партионная маркировка, логотипы.
• Кастомизация и среднесерийное производство с потребностью в многопозиционной или многоуровневой маркировке.

Технические характеристики

• Модель: LW3
• Марка: Gravotech
• Лазерные источники: Fiber (1064 нм), MOPA (1064 нм), DPSS/Hybrid (1064 нм), Green (532 нм)
• Типичные мощности: Fiber 20W/30W/50W; MOPA 30W/60W; DPSS/Hybrid 10W/20W; Green 5W/10W
• Стандартная область маркировки: 300 x 300 мм (в зависимости от линзы); с ZX-мостом: до 875 x 300 мм
• Примеры полей по линзам: F100 65 x 65 мм; F160 110 x 110 мм; F254 175 x 175 мм; F330 205 x 205 мм; F420 300 x 300 мм
• Макс. размер объекта (L x W x H) прибл.: 810 x 720 x 628 мм (в зависимости от фокусного расстояния)
• Ход Z: 295 мм стандарт (575 мм с ZX); ход X (ZX): 575 мм
• Скорость маркировки: до 4000 мм/с (в зависимости от головки и настроек)
• Макс. вес объекта на столе: прибл. 50 кг (зависит от применения)
• Класс лазерной безопасности: Класс 1 при закрытой двери; Класс 2M при открытой двери (прицельный диод)
• Габариты (L x W x H) автономно: 1213 x 1023 x 1120 мм; с тележкой: 1213 x 1023 x 2120 мм
• Масса машины (типично): с Z-осью ≈ 160 кг; с ZX-мостом ≈ 200 кг
• Потребляемая мощность (тип.): ≈ 800 Вт; номинальное напряжение: 100–240 В AC
• Интерфейсы и ПО: Ethernet TCP/IP, RS232, USB, клеммник I/O (8 in / 8 out), совместимость Lasertrace и Gravostyle™
• Опции: ZX-мост, 3D-модуль, интеграция вытяжки/фильтрации, тележка, различные линзы
