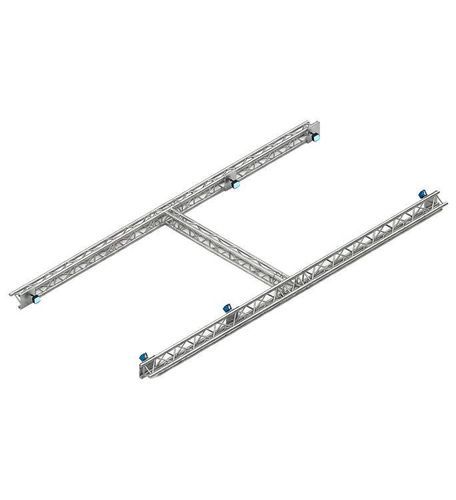

Система измерения габаритов GRAM L635

Обзор
GRAM L635 (с MetriXFreight) — это высокоскоростная проверенная система измерения габаритов для длинномерных и крупногабаритных грузов. Разработана для сертифицированных логистических операций: автоматически фиксирует размеры, опционно вес и фотодокументацию для длинномерных, крупногабаритных и громоздких грузов без замедления материального потока. Грузоподъёмность до 10 000 кг, дискретность от 1 кг, доступны варианты с подтверждением CE‑M / OIML для коммерческого применения.

Ключевые особенности

• Измеряет длинномерные и громоздкие грузы до 650 × 260 × 260 см.
• Точность размеров: 20 мм (длина/ширина), 10 мм (высота) (OIML).
• Ультрабыстрый цикл измерения: примерно 200 мс для высокого пропускного потока.
• Статическая бесконтактная архитектура (без движущихся частей) для стабильных измерений, минимального обслуживания и высокой доступности.
• Автоматическая фотодокументация с цветным изображением для каждого измерения; опция до шести фотографий на позицию при использовании дополнительных камер.
• Грузоподъёмность и взвешивание: платформы с диапазоном до 10 000 кг (типичные диапазоны 3000–10000 кг в зависимости от конфигурации) с дискретностью от 1000 г до 2000 г в зависимости от модели/конфигурации.
• Доступны конфигурации, проверенные по CE‑M / OIML для юридически значимых взвешиваний и расчёта по объёму в регулируемых логистических средах.
• Надёжная промышленная конструкция для использования в помещениях; защита платформы IP50.

Подключение и интеграция

• Стандартное подключение Ethernet; опционально WLAN или LTE.
• REST API и вывод QR‑кода для бесшовной интеграции.
• Файловый обмен данными: CSV, XLSX, PDF включая документацию изображений.
• Предназначен для прямой интеграции с WMS, TMS и ERP для исключения ручного ввода данных и обеспечения согласованности мастер‑данных.

Применение

• Входящая логистика, отгрузка и кросс‑докинг для длинномерных/крупногабаритных грузов.
• Длинномерные изделия: профили, трубы, строительные материалы, паллеты и громоздкие грузы, превышающие пределы стандартных систем измерения.

Операционные преимущества

• Статическая архитектура подходит для непрерывной работы в несколько смен.
• Высокая пропускная способность: время измерения ~200 мс снижает узкие места в критичных по времени операциях.
• Автоматическая фотодокументация повышает прослеживаемость и упрощает внутренние проверки.

Производительность — выбранные характеристики
Диапазон нагрузки: 3000 кг до 10000 кг
Дискретность: от 1000 г до 2000 г
Юридическая проверка: да (опции с CE‑M / OIML)
Память тар: память для 20 предустановленных тар
Единицы взвешивания: g, kg

Характеристики / технические спецификации

• Семейство моделей: GRAM L635 (с MetriXFreight).
• Максимальные размеры измеряемого объекта: до 650 × 260 × 260 см.
• Точность измерения размеров: 20 мм (длина/ширина), 10 мм (высота) в соответствии со спецификациями OIML.
• Время измерения: около 200 мс (ультрабыстрый цикл измерения).
• Грузоподъёмность: конфигурации платформ от 3000 кг до 10000 кг (в зависимости от выбранной платформы/модели).
• Разрешающая способность взвешивания: выбираемая от примерно 1000 г до 2000 г в зависимости от конфигурации.
• Версии с юридической поверкой: доступны CE‑M / OIML.
• Класс защиты: платформа IP50 (для использования в помещениях); доступны опции индикаторов с более высокими IP‑классами.
• Материалы и конструкция: промышленная прочная платформа; варианты корпуса индикатора (например, ABS или нержавеющая сталь AISI 304 для отдельных индикаторов).
• Варианты размеров платформы: от 3000 × 1500 мм до 6000 × 2450 мм (в зависимости от модели и конфигурации).
• Подключение: Ethernet стандарт; опционально WiFi (WLAN) или LTE; интерфейсы индикатора включают RS‑232C, TTL и опциональный USB‑A.
• Интеграция: REST API, вывод QR‑кода и экспорт файлов (CSV, XLSX, PDF) включительно с документацией изображений.
• Фотодокументация: стандартно одно цветное изображение на измерение; опция до шести фото на позицию при использовании дополнительных камер.
• Электропитание (аксессуары индикатора/платформы): например, опции свинцово‑кислотных аккумуляторов с типичными временами работы (например, 30/60 ч) для конкретных моделей индикаторов.
• Архитектура: статическая бесконтактная система (без движущихся частей) для снижения механического износа и технического обслуживания.
