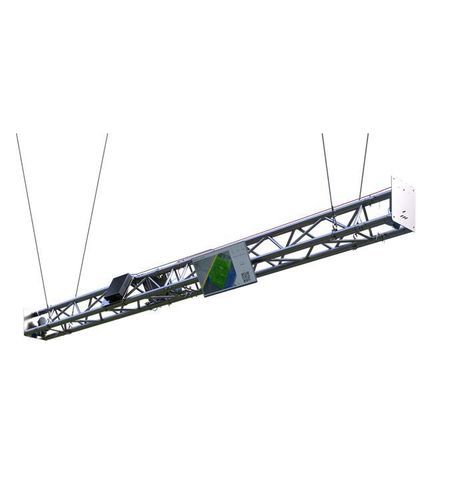

Система измерения габаритов для паллет GRAM L335

и взвешивания

Обзор
GRAM L335 powered by MetriXFreight — сертифицированная статическая система размерного контроля, взвешивания и сканирования (DWS), разработанная для автоматизированного измерения и визуальной фиксации паллет и крупногабаритных грузов в логистике с высокой пропускной способностью. Сочетает 2D/3D‑камеры с архитектурой без подвижных частей и триггером при стабильных условиях, что снижает ошибки и переработки.

Ключевые характеристики

• Предназначена для паллетированных и сверхгабаритных грузов с рабочим объёмом до 260 × 260 × 260 cm
• Статическая конструкция без движущихся элементов для высокой доступности и низкого обслуживания
• Автоматическое срабатывание и измерение в стабильных условиях для повторяемых результатов
• Визуальная документация: цветное изображение для каждого измерения, опция мультикамеры (до пяти фото на объект)
• Гибкие варианты установки: потолочный монтаж или V‑образная напольная конфигурация для адаптации к планировке склада
• Интеграция в входящие/исходящие и транспортные процессы для снижения ручного ввода данных

Ёмкость и точность
Измеряет паллеты и крупногабаритные грузы до 260 × 260 × 260 cm. Погрешность измерения размеров: ±20 mm (длина/ширина), ±10 mm (высота). Грузоподъёмность (платформа, зависит от модели): 300 кг — 5 000 кг. Разрешающая способность по весу: от 200 g до 2 kg в зависимости от модели. Доступны торговые версии с верификацией CE‑M / OIML.

Связь и интеграция данных
Ethernet в стандартной комплектации; опции Wi‑Fi и LTE. JSON REST API для интеграции; вывод QR‑кода и экспорт файлов в стандартных форматах (CSV, XLSX, PDF) с изображениями. Подключение индикатора: RS‑232C, TTL и опциональный USB‑A.

Долговечность и эксплуатация
Класс защиты платформы: IP50 (для внутреннего применения); индикатор в некоторых вариантах — IP65. Жёсткая статическая конструкция, рассчитанная на непрерывную работу в складских условиях и низкие требования к обслуживанию.

Применение
Паллетное измерение в условиях высокой пропускной способности и торговая (юридическая) тарификация паллет; подходит для работы с погрузчиками, рохлями или конвейерами и интеграции в WMS/TMS/ERP.

Технические характеристики

• Модель: GRAM L335 powered by MetriXFreight
• Диапазон емкости: 300 кг до 5 000 кг (в зависимости от модели)
• Разрешение (взвешивание): от 200 g до 2 kg (в зависимости от модели)
• Торговое допущение: доступны опции с верификацией CE‑M / OIML
• Память тара: хранение 20 предустановленных тар
• Единицы взвешивания: g, kg (платформа и индикатор)
• Функции взвешивания: адаптивные фильтры, функция взвешивания животных, программируемые пределы (красный/жёлтый/зелёный), подсчёт штук (объёмы выборки 10/25/50/100)
• Подключение платформы: Ethernet (стандарт), Wi‑Fi (опция), LTE (опция)
• Подключение индикатора: RS‑232C, TTL, USB‑A опционально
• API и форматы экспорта: JSON REST API, QR‑код, CSV, XLSX, PDF (включая изображения)
• Совместимость с принтерами: опции Q2, PR4
• Аккумулятор (опции индикатора): свинцово‑кислотный аккумулятор, время работы прибл. 30/60 ч в зависимости от конфигурации
• Материалы и конструкция: жёсткая статическая платформа; индикатор из ABS или AISI 304 в зависимости от модели
• Класс защиты: платформа IP50; индикатор IP65 на некоторых моделях
• Габариты платформы: от 1200 × 1000 mm до 2500 × 1500 mm в зависимости от модели весов
• Рабочий объём измерений: до 260 × 260 × 260 cm для паллет и крупногабаритных грузов
• Визуальная документация: цветное изображение на измерение; опция мультикамеры до пяти фото на объект
