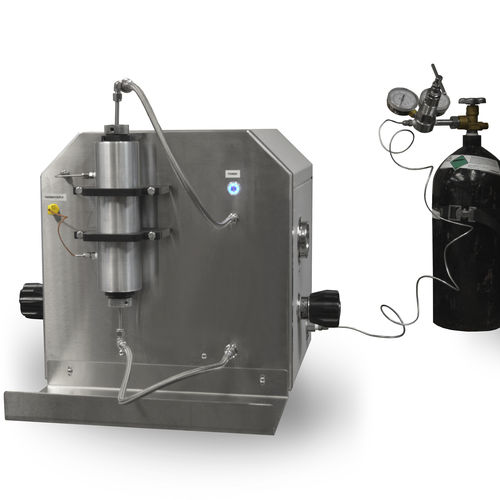

Пермеаметр M91 series

Прибор для измерения низкой проницаемости Нанодатчики Grace Instrument M9190 предназначены для измерения низкой и сверхнизкой проницаемости плотных образцов керна размером с пробку из сланцевых и других плотных газовых коллекторов. Для измерения проницаемости используется процедура импульсного распада и азот высокого давления. Система ограничительного давления включена для моделирования давления вскрышных пород в условиях пласта. Нанодатчик проницаемости M9190 может работать при поровом давлении до 2 500 фунтов на кв. дюйм и ограничивающем давлении до 10 000 фунтов на кв. дюйм, диапазон импульсов от 5 до 200 фунтов на кв. дюйм. Конвекционная печь используется для обеспечения постоянной температуры во время испытаний. Простое управление и надежное измерение Нанодарсиметр M9190 измеряет проницаемость керна при заданном поровом давлении, затем распространяет импульс дифференциального давления через образец, программное обеспечение M9190 регистрирует давление выше по потоку, давление ниже по потоку, дифференциальное давление через образец и время. Записанные данные могут быть экспортированы в формате .CSV в файл электронной таблицы. Размеры: 60" ширина x 25" глубина x 35" высота Вес: 300 фунтов. Максимальное ограничительное давление: 10 000 фунтов на кв. дюйм (690 бар) Рабочее давление: 2 500 фунтов на кв. дюйм Диапазон температур: От окружающей среды до 175°C, ± 0,5°C Диапазон проницаемости: 10 нанодарси до 0,5 миллидарси Длина сердечника: от 0,125 дюйма до 3,0 дюйма Наружный диаметр сердечника: от 1 дюйма до 1,5 дюйма Диапазон импульсов: 5 - 200 фунтов на квадратный дюйм Тип нагрузки: Гидростатический, горизонтальное положение Смачиваемый материал: Нержавеющая сталь SS-316 Электропитание: 110/220 В, 50/60 Гц - Безртутная конструкция - Автоматический контроль давления и температуры - Цифровой дисплей и точное измерение давления - Результаты испытаний в реальном времени и последующая обработка
