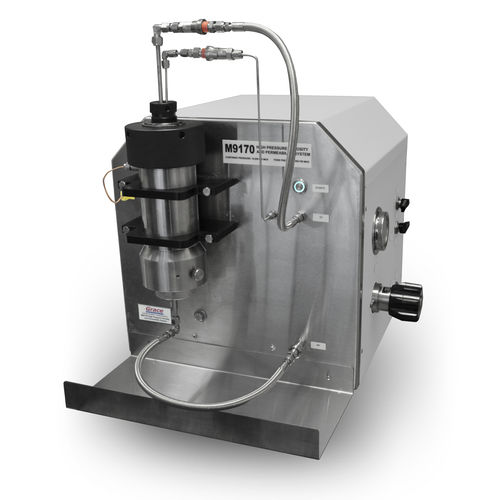

Газопроницаемый тестер M9170

пористостинастольный

Передовая, экономически эффективная система определения проницаемости и пористости Система пористости и проницаемости высокого давления Grace Instrument M9170 - это современный прибор, который проводит испытания на пористость и проницаемость как высокопроницаемых, так и низкопроницаемых образцов керна размером с пробку под давлением до 10 000 фунтов на кв. дюйм. Стандартный прибор совместим с азотной испытательной средой (гелий опционально).* Универсальный прибор поддерживает пористость, низкую проницаемость, высокую проницаемость и проницаемость с поправкой Клинкенберга M9170 производит измерения пористости, используя зависимость давления от объема, определяемую законом Бойля. Пористость материала - это процент пустот в известном твердом объеме. Эффективная пористость - это процент этого пространства, которое взаимосвязано и может содержать нефть или природный газ. Для измерения эффективной пористости в эталонной ячейке под давлением находится известный объем газа. Когда клапан открывается, газ расширяется в кернодержателе, и измеряется новое давление. Поскольку давление обратно пропорционально объему по закону Бойля, можно найти объем величины g, пористость и объем зерен керна. M9170 измеряет как низкую, так и высокую газопроницаемость керна, используя метод нестационарного затухания импульса и метод установившегося потока. Когда M9170 использует метод затухания импульса в нестационарном состоянии, измеряется газопроницаемость низкопроницаемых кернов. Известный атмосферный объем газа подается под давлением и задерживается в эталонной ячейке, а выходной клапан остается закрытым. Когда клапан открывается, газ проходит через держатель керна из-за разницы давлений.
