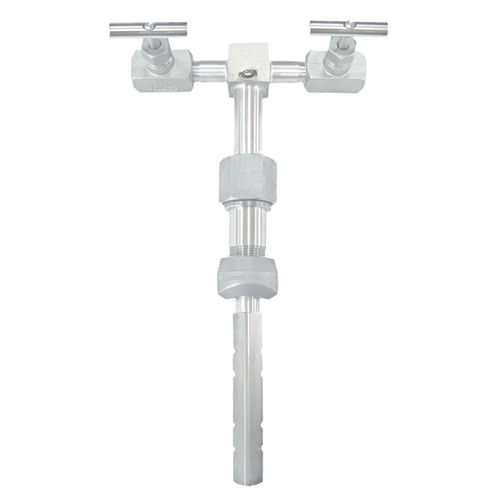

NEW-FLOW BAR используется для измерения расхода в трубах большого диаметра.
Низкая постоянная потеря давления для чистой жидкости или газа (пара). Существует множество параллельных отверстий, расположенных на входе и выходе данного зонда. При прохождении жидкости через этот зонд создается высокое давление на входе и низкое давление на выходе. Считанное выше по течению среднее давление называется общим давлением (давлением застоя). Считанное ниже по течению среднее давление называется статическим давлением. Прибор вставляется в проточный зонд.
Затем обнаруживается высокое/низкое давление для датчика AP или манометра AP для индикации расхода.
Технические данные
1. - Серия NFB представляет собой элемент потока, предназначенный для измерения расхода жидкого пара и газов (паров).
2. - Точность ±1% расхода.
3. - Повторяемость измерения ±0,1%.
4. - Скорость потока вниз обычно 10:1
5. - Макс. предел температуры до 420°C, в зависимости от модели и материала.
6. - Макс. предел давления до 1500 фунтов на кв. дюйм в зависимости от модели и материала.
7. - Низкая постоянная потеря давления.
8. - Двунаправленное измерение потока.
9. - Энергосбережение.
---
