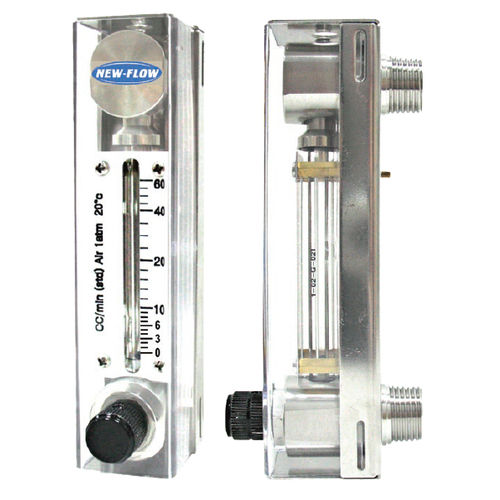

В расходомере переменной площади содержится поплавок и конусная труба. Жидкость проходит через конусную трубку и под действием силы попадает в поплавок. Расход измеряется как функция от площади отверстия. Эта область отображается как поплавок, который свободно перемещается для получения переменной площади.
Технические данные
Служба: Газы (воздух) и жидкость (вода)
Смоченные части материализованы:
Тело: SS316
О-ринг: Витон, другие по запросу Дозиметрическая трубка: Игольчатый клапан из боросиликатного стекла: SS316
Поплавок: Стекло, Сапфир, Нержавеющая сталь, Карболой, Тантал Монтаж: Горизонтальное положение (снизу вверх)
Соединительный размер: W'NPT с внутренней резьбой, доступен игольчатый клапан Макс. рабочая температура: 95°C Макс. рабочее давление: стеклянная трубка 200 фунтов на кв. дюйм (14 кг/см2)
Точность: ±3% F.S.; способность к повторению 1%
Вес: 0,5-0,6 кг
---
