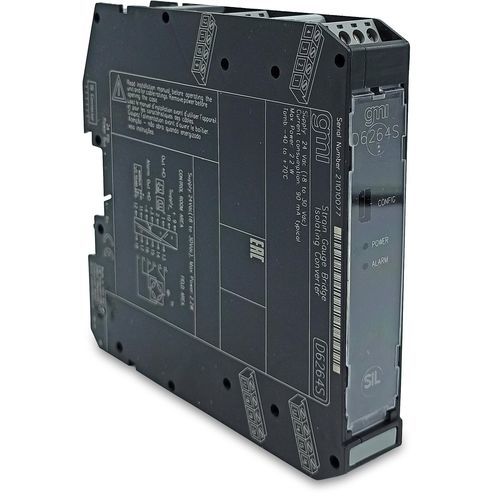

Цифровой трансмиттер для тензодатчика D6264S

Модуль мостового преобразователя тензодатчика/тензорезистора D6264 - это устройство, подходящее для применения в системах, требующих уровня SIL 2, в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль работает как гальванически изолированный интерфейс, установленный между ПЛК/ПСУ и тензодатчиком (или группой тензодатчиков). Параллельно можно подключить до четырех тензодатчиков 350 Ω, или пяти тензодатчиков 450 Ω, или десяти тензодатчиков 1000 Ω. Модуль обеспечивает полностью плавающее напряжение питания с возможностью дистанционного считывания данных с тензодатчиков и преобразует сигнал мВ от тензодатчика в 0/4-20 мА, обеспечивая возможности источника и поглотителя тока. Модуль также оснащен сигнальным выходом PhotoMOS. Также предусмотрен выход modbus для сопряжения с ПЛК/DCS с помощью цифровой связи.SIL 2 / SC 3Мостовой изолированный преобразователь тензодатчиковДо четырех параллельно работающих тензодатчиков 350 Ω0/4-20 мА выходной ток источника/потокаModbus RTU RS-485 для мониторинга и конфигурированияПолевая автоматическая калибровкаПолностью программируемые рабочие параметрыВысокая точность, μP управляемый АЦПТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярности. Потребляемый ток: 90 мА @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω и выходе 20 мА, типично. Рассеиваемая мощность: 2,1 Вт @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω и выходе 20 мА, типично.Вход: До четырех тензодатчиков 350 Ω (параллельное подключение). До пяти тензодатчиков 450 Ω (параллельное подключение). До десяти тензодатчиков 1000 Ω (параллельное подключение). Время интегрирования: 100 мс (медленное) или 12,5 мс (быстрое). Напряжение питания моста: номинальное 4,0 В пост. тока. Выходной сигнал моста: от 1 до 4 мВ/В.Выход: 0/4 - 20 мА, на макс. 400 Ω нагрузки, ток ограничен @ 24 мА. Время отклика: ≤ 20 мс (шаг от 10 до 90 %).Сигнализация: Диапазон точки срабатывания в пределах номинальных значений входного датчика. Время задержки включения-выключения: от 0 до 1000 с, шаг 100 мс. Гистерезис: в пределах номинальных значений входного датчика. Выход: фотоМОП SPST без напряжения: 100 мА, 60 В пост. тока (падение ≤ 1 В).Интерфейс Modbus: Modbus RTU RS-485 до 115,2 кбит/с для мониторинга/конфигурации/управления.Входные характеристики: Ref. Условия: 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C. Точность калибровки: ≤ ± 0,05 % FSR. Точность линейности: ≤ ± 0,02 % FSR. Влияние температуры: ≤ ± 0,002 % FSR при изменении на 1 °C. Выходные характеристики: Ref. Условия: 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C. Точность калибровки: ≤ ± 0,05 % FS. Точность линейности: ≤ ± 0,05 % FS. Влияние температуры: ≤ ± 0,01 % FS на нуле/диапазоне при изменении на 1 °C. Изоляция: Испытательное напряжение: вход/выход 2,5 кВ; вход/выход Modbus 2,5 кВ; вход/выход 2,5 кВ; выход/выход 500 В; выход/выход Modbus 500 В; выход/выход Modbus 500 В; выход/выход сигнализации 500 В; выход сигнализации/выход Modbus 500 В; питание/выход сигнализации 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной терм. Board. Вес: около 160 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
