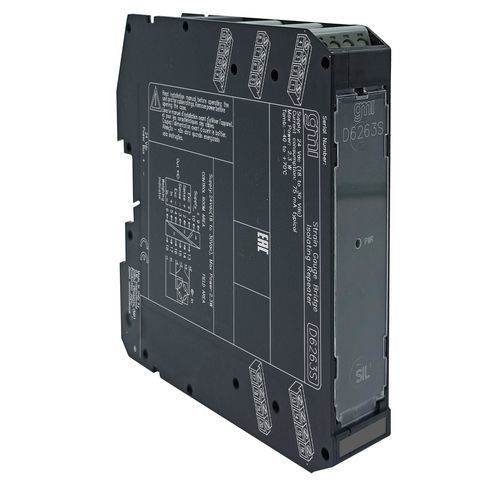

Цифровой трансмиттер для тензодатчика D6263S

Модуль Load Cell/Strain Gauge Bridge Repeater D6263 - это устройство, подходящее для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль работает как прозрачный гальванически изолированный интерфейс, устанавливаемый между весовым индикатором и тензодатчиком (или группой тензодатчиков); на клеммах индикатора он отображается как один тензодатчик, эквивалентный тому, который находится в поле. Он обеспечивает полностью плавающее напряжение питания с возможностью дистанционного считывания для тензодатчика и повторяет, изолируя, выходной сигнал мВ для управления нагрузкой в зависимости от опорного напряжения главной системы. До четырех тензодатчиков 350 Ом, или пяти тензодатчиков 450 Ом, или десяти тензодатчиков 1000 Ом могут быть подключены параллельно. Опорное напряжение устанавливается как внешнее питание.SIL 2 / SC 3Мостовой прозрачный повторитель тензодатчиковДо четырех параллельно подключенных тензодатчиков 350 ΩВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 75 мА @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω, типично. Рассеиваемая мощность: 1.8 Вт @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω, типично.Вход: До четырех параллельно подключенных тензодатчиков 350 Ω, до пяти параллельно подключенных тензодатчиков 450 Ω или до десяти параллельно подключенных тензодатчиков 1000 Ω. Время интегрирования: 12,5 мс. Напряжение питания моста: номинальное 4,0 В пост. тока. Выходной сигнал моста: от 1 до 4 мВ/В.Выходной сигнал: Такой же, как и входной сигнал. Выходной импеданс: 500 Ω, типичный. Напряжение возбуждения: внешнее напряжение от 4 В до 15 В. Передаточная характеристика: линейная. Время отклика: ≤ 20 мс (ступенчатое изменение от 10 до 90 %).Характеристики: Ref. Условия: 24 В питания, температура окружающей среды 23 ± 1 °C. Точность калибровки: ≤ ± 0,003 % входного FSR, после калибровки системы. Точность линейности: ≤ ± 0,002 % входного FSR. Короткое замыкание: ≤ ± 0,002 % входного FSR при изменении на 1 °C. Изоляция: Испытательное напряжение: вход/выход 2,5 кВ; вход/подвод 2,5 кВ; выход/подвод 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее. Вес: около 165 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на подключение проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVECКаналы: 1
