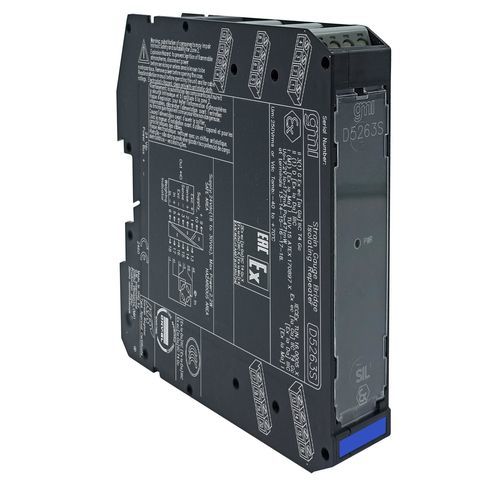

Трансмиттер для тензодатчика D5263S

Модуль Load Cell/Strain Gauge Bridge Repeater D5263 - это устройство, подходящее для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль работает как прозрачный гальванически изолированный интерфейс, устанавливаемый между весовым индикатором в безопасной зоне и тензодатчиком (или группой тензодатчиков) в опасной зоне; на клеммах индикатора он отображается как один тензодатчик, эквивалентный тому, который находится в полевых условиях. Он обеспечивает полностью плавающее напряжение питания с возможностью дистанционного считывания для тензодатчика, расположенного в опасной зоне, и повторяет, изолируя, выходной сигнал мВ для управления нагрузкой в безопасной зоне в зависимости от опорного напряжения главной системы. До четырех тензодатчиков 350 Ом, или пяти тензодатчиков 450 Ом, или десяти тензодатчиков 1000 Ом могут быть подключены параллельно. Опорное напряжение (со стороны безопасной зоны) устанавливается как внешнее питание.SIL 2 / SC 3Вход из зоны 0Установка в зоне 2Мостовой прозрачный повторитель тензодатчиковДо четырех тензодатчиков 350 Ω в параллельВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические данныеТип питания24 В пост. тока (18-30 В пост. тока), с защитой от обратной полярности.Потребляемый ток75 мА @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω, типичный.Рассеиваемая мощность1,8 Вт @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω, типичный.Тип входаДо четырех параллельно подключенных тензодатчиков 350 Ω, до пяти параллельно подключенных тензодатчиков 450 Ω или до десяти параллельно подключенных тензодатчиков 1000 Ω.Время интегрирования12,5 мс.Напряжение питания моста4,0 В пост. тока номинальное.Выходной сигнал моста1 - 4 мВ/В.Тип выходаТип сигнала тот же, что и входной.Выходной импеданс500 Ω, типичный.Напряжение возбуждениявнешнее от 4 В до 15 В.Передаточная характеристикалинейная.Время отклика≤ 20 мс (изменение от 10 до 90 %).ХарактеристикиОпределение. Условия24 В питания, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,003 % входного FSR, после калибровки системы.Точность линейности≤ ± 0,002 % входного FSR.Короткое замыкание≤ ± 0,002 % входного FSR для изменения на 1 °C.ИзоляцияТестовое напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; Out/Supply 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 7,2 В, Io = 177 мА, Po = 471 мВт на клеммах 13-14-15-16-17-18. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70°C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее.Вес около 165 г.Подключение с помощью поляризованных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).РазмерыШирина 22,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Сертификация:ATEX, IECEx, EMC, Ex, Maritime, Metrological, SIL
