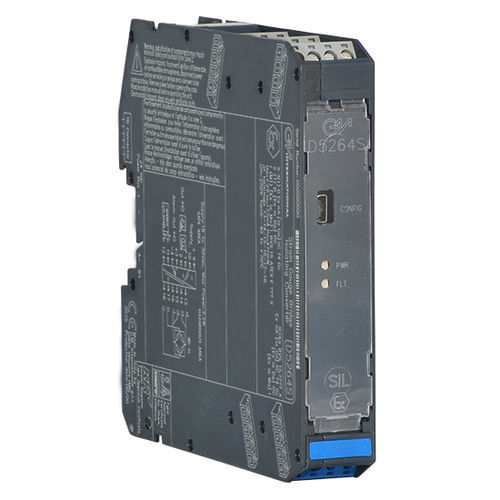

Цифровой трансмиттер для тензодатчика D5264S

Модуль преобразования тензодатчика/моста тензодатчиков D5264 - это устройство, подходящее для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль работает как гальванически изолированный интерфейс, установленный между ПЛК/СУБД в безопасной зоне и тензодатчиком (или группой тензодатчиков) в опасной зоне. Параллельно можно подключить до четырех тензодатчиков 350 Ω, или пяти тензодатчиков 450 Ω, или десяти тензодатчиков 1000 Ω. Модуль обеспечивает полностью плавающее напряжение питания с возможностью дистанционного считывания для тензодатчиков, расположенных в опасной зоне, и преобразует мВ сигнал от тензодатчика в 0/4-20 мА, обеспечивая возможность как источника, так и поглотителя тока. Модуль также оснащен сигнальным выходом PhotoMOS. Также предусмотрен выход modbus для взаимодействия с ПЛК/ПЛК с использованием цифровой связи.SIL 2 / SC 3Вход из зоны 0Установка в зоне 2Изолированный преобразователь тензометрического мостаДо четырех параллельно подключенных тензодатчиков 350 Ω0/4-20 мА выходной ток источника/поглотителяModbus RTU RS-485 для мониторинга и конфигурированияПолевая автоматическая калибровкаПолностью программируемые рабочие параметрыВысокая точность, мкп управляемый АЦПТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Тип питания24 В постоянного тока (18-30 В постоянного тока), защищен от обратной полярности.Потребляемый ток90 мА @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω и выходе 20 мА, типичный.Рассеиваемая мощность2,1 Вт @ 24 В пост. тока при четырех подключенных тензодатчиках 350 Ω и выходе 20 мА, типичный.Тип входаДо четырех тензодатчиков 350 Ω (параллельное подключение). до пяти датчиков нагрузки 450 Ом (параллельное подключение). До десяти датчиков нагрузки 1000 Ом (параллельное подключение).Время интегрирования100 мс (медленное) или 12,5 мс (быстрое).Напряжение питания моста4,0 В пост. тока номинальное.Выходной сигнал моста1 - 4 мВ/В.Тип выхода0/4 - 20 мА, на макс. 400 Ω нагрузке, ток ограничен @ 24 мА.Время отклика≤ 20 мс (шаг от 10 до 90 %).СигнализацияДиапазон точек срабатывания в пределах номинальных значений входного датчика.Время задержки включения-выключения от 0 до 1000 с, шаг 100 мс.Гистерезис в пределах номинальных значений входного датчика.Выход без напряжения SPST photoMOS: 100 мА, 60 В постоянного тока (≤ 1 В падения).Интерфейс ModbusТипModbus RTU RS-485 до 115,2 кбит/с для мониторинга/настройки/управления.Характеристики входаОпределение. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,05 % FSR.Точность линейности≤ ± 0,02 % FSR.Влияние температуры≤ ± 0,002 % FSR при изменении на 1 °C.Выходные характеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,05 % FS.Точность линейности≤ ± 0,05 % FS.Влияние температуры≤ ± 0,01 % FS на нуле/диапазоне при изменении на 1 °C.ИзоляцияТестовое напряжениеI.S. In/Out 2,5 кВ; I.S. In/Modbus Out 2,5 кВ; I.S. In/Supply 2,5 кВ; Out/Supply 500 В; Modbus Out/Supply 500 В; Out/Modbus Out 500 В; Out/Alarm Out 500 В; Alarm Out/Modbus Out 500 В; Supply/Alarm Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 7,2 В, Io = 177 мА, Po = 471 мВт на клеммах 13-14-15-16-17-18. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70°C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее или на заказной терм. Вес около 160 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).РазмерыШирина 22,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ATEX, IECEx, EMC, Ex, Maritime, Metrological, SIL сертификаты доступны для различных регионов (см. ссылки в документации).Характеристики / Технические характеристики:Модель: D5264SChannels: 1Статус: ACTIVПолитика жизненного цикла продукта: ACTIVМонтаж: DIN-рейка 35 ммВес: около 160 гГабариты: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм
