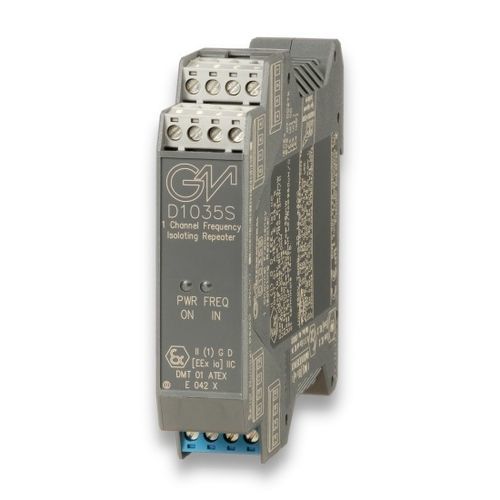

M-Bus адаптер тока D1035S

изолированныйна DIN-рейке

Одноканальный частотно-импульсный повторитель D1035S на DIN-рейку повторяет низкоуровневый частотный сигнал от магнитного датчика, контактного, бесконтактного, транзисторного датчика с открытым коллектором, TTL CMOS, расположенных в опасной зоне, в импульсный сигнал для управления нагрузкой в безопасной зоне.Вход из зоны 0 (зона 20), отдел 1, установка в зоне 2, отдел 2.Магнитный датчик или датчик приближения.Диапазон входных частот от 0 до 50 КГц.Трехпортовая изоляция, вход/выход/питание.Совместимость по ЭМС согласно EN61000-6-2, EN61000-6-4.Возможность программирования на месте с помощью DIP-переключателя.250 Максимальное напряжение Vrms (Um), допустимое для приборов, связанных с барьером.Технические характеристики:Питание: 12-24 В пост. тока (от 10 до 30 В пост. тока), защита от обратной полярности, пульсации в пределах напряжения ≤ 5 В пост. тока: 40 мА @24 В при включенном выходном транзисторе.Рассеиваемая мощность: 1.0 Вт при напряжении питания 24 В и включенном выходном транзисторе.Макс. потребляемая мощность: при напряжении питания 30 В, включенный выходной транзистор, 1,2 Вт.Тип входа: магнитный приемник, контакт, приближение по EN60947-5-6, транзистор с открытым коллектором для частотных сигналов до 50 КГц, TTL CMOS.Диапазон входных сигналов: 0 - 50 КГц максимум.Чувствительность магнитного захвата: ≥ 20 мВпп до 100 Гц входного сигнала, ≥ 50 мВпп до 1 КГц, ≥ 100 мВпп до 5 КГц, ≥ 500 мВпп до 20 КГц, ≥ 1 Впп до 50 КГц.Уровни коммутационного тока: ON ≥ 2,1 мА, OFF ≤ 1,2 мА, ток переключения ≈ 1,65 мА ± 0,2 мА гистерезис (для бесконтактного или транзисторного входа)Входной эквивалентный источник: 8 В 1 KΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Тип выхода: свободный от напряжения транзистор SPST с оптопарой с открытым коллектором.Номинал открытого коллектора: 100 мА при 35 В (≤ 1,5 В падения напряжения).Ток утечки: ≤ 50 мкА при 35 В.Частотная характеристика: 50 КГц максимум.Испытательное напряжение изоляции: I.S. In/Out 1.5 KV; I.S. In/Supply 1.5 KV; Out/Supply 500 V.Пределы рабочей температуры: от -20 до +60 °C, относительная влажность не более 90% без конденсации, до 35 °C.Пределы температуры хранения: от -45 до +80 °C.Параметры безопасности: Uo/Voc = 10,9 В, Io/Isc = 1,1 мА, Po/Po = 3 мВт на клеммах 13-16. Uo/Voc = 15,5 В, Io/Isc = 13 мА, Po/Po = 48 мВт на клеммах 14-15. Uo/Voc = 10,9 В, Io/Isc = 23 мА, Po/Po = 60 мВт на клеммах 15-16. Ui/Vmax = 30 В, Ci = 0 нФ, Li = 0 нГ на клеммах 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Монтаж: EN/IEC60715 TH 35 DIN-рейка.Вес: около 145 г.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм².Расположение: Безопасная зона/Неопасные места или Зона 2, Группа IIC T4, Класс I, Подразделение 2, Группы A, B, C, D Температурный код T4 и Класс I, Зона 2, Группа IIC, IIB, IIA T4 установка.Степень защиты: IP 20.Размеры: Ширина 22,5 мм, Глубина 99 мм, Высота 114,5 мм.Каналы: 1Статус: АКТИВНЫЙ
