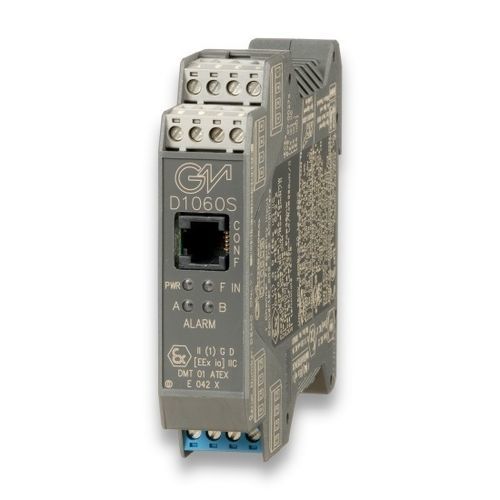

Преобразователь / изолятор сигнала импульс D1060S

цифровойаналоговыйретранслятор

Одноканальный DIN-рельсовый частотно-импульсный преобразователь, повторитель и усилитель срабатывания D1060S преобразует и повторяет низкоуровневый частотный сигнал от магнитного датчика, контакта, приближения, транзисторного датчика с открытым коллектором, TTL CMOS, расположенного в опасной зоне, в сигнал 0/4-20 мА или 0/1-5 В или 0/2-10 В для управления нагрузкой в безопасной зоне. Выход повторителя может быть прямым, разделенным на 10, 100, 1000, 10000, 100000, 1000000 или запрограммированным с функцией тревоги. Также предусмотрен один независимый усилитель аварийного отключения. Сигнализация подает или снимает напряжение с транзистора с открытым коллектором с оптопарой SPST для функций сигнализации высокого, низкого или низкого уровня запуска. Точка срабатывания сигнализации настраивается во всем диапазоне входного сигнала. При использовании выхода повторителя в качестве выхода сигнализации устройство обеспечивает два независимых сигнала тревоги.Вход из зоны 0 (зона 20), отдел 1, установка в зоне 2, отдел 2.Магнитный датчик, бесконтактный входной датчик.Диапазон частот от постоянного тока до 50 КГц.Выход повторителя прямой или деленный на 10, 100, 1000, 10000, 100000 или 1000000.выходной сигнал 0/4-20 мА, 0/1-5 В, 0/2-10 В линейный или обратный.Высокая точность, мкП-контролируемый преобразователь.Трехпортовая изоляция, вход/выход/питание.Совместимость по ЭМС EN61000-6-2, EN61000-6-4.Полностью программируемые рабочие параметры.Высокая плотность, 1 канальный преобразователь, повторитель и усилитель отключения на блок.250 Максимальное напряжение Vrms (Um), допустимое для приборов, связанных с барьером.Статус: ТОЛЬКО ЗАПАСНОЙСледующий: OBSOLETE (2025-12-31)Каналы: 1Технические данные:Напряжение питания12-24 В пост. тока (от 10 до 30 В пост. тока) с защитой от обратной полярности, пульсации в пределах напряжения ≤ 5 Vpp.Потребляемый ток60 мА при выходе 20 мА и включенных транзисторах.Рассеиваемая мощность1,3 Вт при питании 24 В, выходе 20 мА и включенных транзисторах.Максимальная потребляемая мощность при напряжении питания 30 В, состоянии перегрузки, включенных транзисторах на выходе и подключенном PPC1090 - 1,9 Вт.ВходТип магнитного захвата, контактный, бесконтактный по EN60947-5-6, транзистор с открытым коллектором для частотного сигнала до 50 КГц, TTL CMOS.Чувствительность магнитной наводки≥ 20 мВпп до 100 Гц, ≥ 50 мВпп до 1 КГц, ≥ 100 мВпп до 5 КГц, ≥ 500 мВпп до 20 КГц, ≥ 1 Впп до 50 КГц.Уровни тока переключенияON ≥ 2,1 мА, OFF ≤ 1,2 мА, ток переключения ≈ 1,65 мА ± 0,2 мА гистерезис (для бесконтактного или транзисторного входа).Эквивалентный источник8 В 1 KΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Время интеграции100 мсРазрешение/визуализация1 мГц для диапазона 50 Гц, 10 мГц для диапазона 500 Гц, 100 мГц для диапазона 5 КГц, 1 Гц для диапазона 50 КГц.Входной диапазон0 - 50,5 КГц максимум.ПерегораниеТип понижения масштаба аналогового выходного сигнала при потере входного сигнала.ВыходТип0/4 - 20 мА, на макс. 600 Ω в режиме источника нагрузки, ток ограничен 22 мА или сигнал 0/1 - 5 В или 0/2 - 10 В, ограничен 11 В.Разрешение1 мкА токовый выход или 1 мВ выходной сигнал напряжения.Характеристика передачи прямая или обратная.Время отклика≤ 50 мс (изменение шага от 10 до 90 %).Пульсации на выходе≤ 20 мВрмс на нагрузке 250 Ом.Выход повторителяТипбез напряжения SPST транзистор с оптопарой с открытым коллектором.Выходной коэффициентпрямой 1:1 или деленный на 10, 100, 1000, 10000, 100000 или 1000000.Номинал открытого коллектора100 мА при 35 В пост. тока (≤ 1,5 В падения напряжения).Ток утечки≤ 50 мкА при 35 В пост. токаЧастотная характеристика50 КГц максимумСигнал тревогиДиапазон точек срабатыванияв пределах номинальных границ входного диапазона (см. вход для разрешения шага).Время задержки0 - 1000 с, шаг 100 мс.Гистерезис0 - 5 Гц для диапазона 50 Гц, 0 - 50 Гц для диапазона 500 Гц, 0 - 500 Гц для диапазона 5 КГц, 0 - 5 КГц для диапазона 50 КГц (см. параметры визуализации входа для разрешения шага).Выходное напряжение без напряжения транзистор SPST с оптопарой с открытым коллектором.Номинал открытого коллектора100 мА при 35 В пост. тока (≤ 1,5 В падения напряжения).Ток утечки≤ 50 мкА при 35 В пост. тока.Характеристики входаТипRef. Условия 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки и линейности≤ ± 0,05 % от полной шкалы выбранного входного диапазона.Влияние температуры≤ ± 0,005 % от полной шкалы входного диапазона при изменении на 1 °C.Выходные характеристикиТипРеф. Условия: питание 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,1 % от полной шкалыПогрешность линеаризации≤ ± 0,05 % от полной шкалы.Влияние напряжения питания≤ ± 0,05 % от полной шкалы при изменении питания от минимального до максимального значения.Влияние нагрузки≤ ± 0,05 % от полной шкалы при изменении сопротивления нагрузки от 0 до 100 %.Влияние температуры≤ ± 0,01 % от нуля и диапазона для изменения на 1 °C.ИзоляцияИспытательное напряжениеI.S. Вход/выход 1,5 КВ; Вход/выход 1,5 КВ; Аналоговый выход/выход 500 В; Аналоговый выход/цифровой выход 500 В; Цифровой выход/выход 500 В; Цифровой выход/цифровой выход 500 В;Условия окружающей средыПределы рабочих температур от -20 до + 60 °C, относительная влажность не более 90 % без конденсации, до 35 °C.Пределы температуры хранения - от 45 до + 80 °C.Описание безопасностиПараметры безопасностиUo/Voc = 10,9 В, Io/Isc = 1,1 мА, Po/Po = 3 мВт на клеммах 13-16. Uo/Voc = 15,5 В, Io/Isc = 13 мА, Po/Po = 48 мВт на клеммах 14-15. Uo/Voc = 10,9 В, Io/Isc = 23 мА, Po/Po = 60 мВт на клеммах 15-16. Ui/Vmax = 30 В, Ci = 0 нФ, Li = 0 нГ на клеммах 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60°C.МонтажТипEN/IEC60715 TH 35 DIN-рейка.Вес около 155 г.Подключение с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на клеммы до 2,5 мм2.РасположениеБезопасная зона/неопасное место или зона 2, группа IIC T4, класс I, отдел 2, группы A, B, C, D температурный код T4 и класс I, зона 2, группа IIC, IIB, IIA T4 установка.Класс защитыIP 20.РазмерыШирина 22,5 мм, глубина 99 мм, высота 114,5 мм.Сертифицировано: ATEX, IECEx, UL, FM, INMETRO, Maritime, Метрологические сертификаты доступны для серии D1000.Декларации соответствия: Декларация соответствия ЕС серии D1000, соответствие стандарту G3 и т.д.
