Модульная крепежная стойка Quik-Flex®Plus

с креплением

Обзор

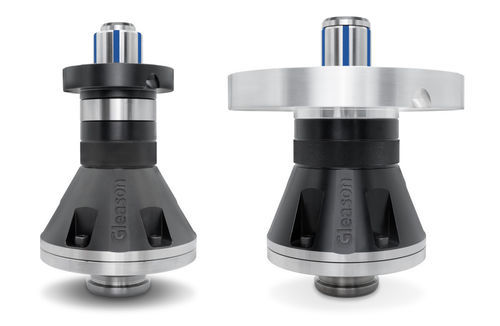

Модульная система зажима Gleason выполнена на базе стандартизированных модулей, что обеспечивает сочетание точности и гибкости конфигурации. Система поддерживает зажим внутреннего диаметра (ID), наружного диаметра (OD) и зажим между центрами, и может быть поставлена с интерфейсом быстрой смены (Quik-Flex®Plus) или без него. Модули подбираются в соответствии с геометрией детали, возможными мешающими контурами и технологическим процессом.

ID-зажим
Модульная программа для ID-зажима охватывает внутренние диаметры от 20 до 120 мм. Отдельные модули (шпиндели, адаптеры, позиционирующие элементы) подбираются по характеристикам детали и ограничениям по месту. ID-зажим доступен в стандартном и быстросменном исполнении Quik-Flex®Plus.

Быстросменный ID-зажим
Интерфейс Quik-Flex®Plus обеспечивает быструю смену приспособлений при сохранении высокой повторяемости. Это уменьшает простои при мелкосерийном и среднесерийном производстве и при частой смене деталей.

OD-зажим
Для валов предлагаются разжимные патроны в семи модульных размерах, покрывающих диаметры от 3 до 120 мм. Разжимные патроны создают осевое натяжение (axial pull-down) и совместимы с общими устройствами переналадки. Доступны различные осевые упоры заготовки для точной осевой фиксации.

Зажим между центрами
Если ID или OD-зажим неприменим, детали можно фиксировать между центрами. Прецизионные центры стандартной модульной программы доступны до Ø 180 мм; другие размеры поставляются по запросу. Есть решения для длинных заготовок и приложений с высоким крутящим моментом.

Всегда подходящее решение
Gleason конфигурирует модульные системы зажима в соответствии со спецификациями заказчика, опираясь на многолетний опыт в изготовлении зубчатых колес и технологиях зажима. Модульная концепция облегчает адаптацию к интерфейсам станков и применима как к зубчатым, так и к незубчатым деталям на оборудовании различных производителей.

Варианты продукта / модули

• Модули ID-зажима (20–120 мм)
• Быстросменные ID-модули Quik-Flex®Plus
• Разжимные OD-патроны (7 модульных размеров, 3–120 мм)
• Модули прецизионных центров для зажима между центрами (до 180 мм)
• Модули общего переналадки / быстросменные интерфейсы и адаптеры

Мультимедиа

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Характеристики / технические спецификации

• Модульная архитектура на базе стандартизированных компонентов для конфигурируемости и повторяемости
• Диапазон ID: 20–120 мм
• Диапазон OD (разжимные патроны): 3–120 мм (7 модульных размеров)
• Разжимные патроны с осевым прижимом
• Зажим между центрами: прецизионные центры до Ø 180 мм (стандартная программа); другие размеры по запросу
• Опция быстросмены: Quik-Flex®Plus для быстрых переналадок при сохранении точности
• Подходит для зажимов ID, OD и между центрами; модули подбираются в зависимости от контуров и процесса
• Совместимость с машинами разных производителей; доступны адаптеры интерфейса
