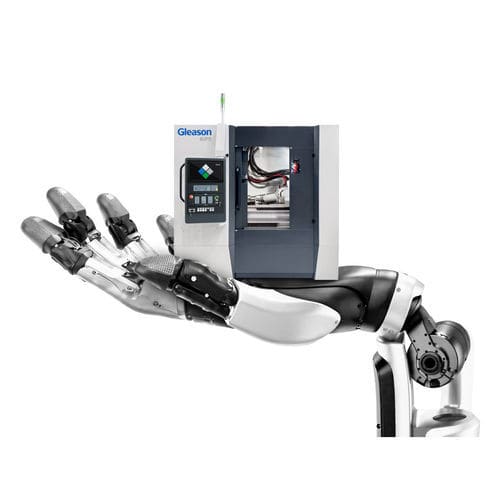

Станок для нарезания методом обкатки ЧПУ 80PS

горизонтальный

Обзор
Станок 80PS разработан для power skiving, хоббинга и профильного фрезерования небольших внутренних и наружных зубчатых колес. Поставляется с пакетом конфигурации, оптимизированным для производства зубчатых передач для гуманоидной робототехники.

Области применения
80PS обрабатывает внутренние и наружные зубчатые колеса, используемые в strain wave (harmonic), планетарных и циклоидальных редукторах для гуманоидных роботов, а также другие малые высокоточные зубчатые изделия аналогичных размеров.

Хоббинг и power skiving в одной машине
80PS можно перевести в режим хоббинга менее чем за две минуты, что позволяет выбрать наиболее подходящий и экономичный процесс для конкретного применения.

Обработка сложных деталей
Тонкостенные и деликатные компоненты с внутренней или наружной зубчатостью могут обрабатываться методом power skiving или хоббинга с контролем деформации и отклонений размеров в узких допусках.

Комплектная высокоточная система
Поставляется как комплексное решение: преднастроенная машина, адаптированные приспособления и высокоточные твердосплавные инструменты для хоббинга и power skiving, что обеспечивает точные приводы и долговечные редукторы.

Технические данные
Наружный диаметр заготовки (макс.): 80 мм
Максимальный диаметр обхвата внутренней зубчатости: 150 мм
Максимальный диаметр вершин внутренней зубчатости: 120 мм
Модуль (макс.): 1,5 мм

Характеристики / спецификации

• Модель: 80PS
• Процессы: power skiving, hobbing, профильное фрезерование
• Предназначен для малых внутренних и наружных зубчатых колес для робототехники (strain wave/harmonic, планетарные, циклоидальные)
• Быстрая переводимость в режим хоббинга: менее 2 минут
• Подходит для тонкостенных и деликатных компонентов с жёстким контролем допусков
• Поставляется как комплектное решение с адаптированными приспособлениями и твердосплавным инструментом
• Макс. наружный диаметр: 80 мм
• Макс. диаметр обхвата внутренней зубчатости: 150 мм
• Макс. диаметр вершин внутренней зубчатости: 120 мм
• Макс. модуль: 1,5 мм
