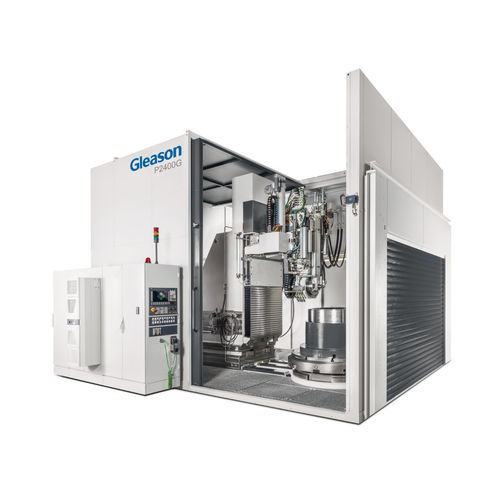

Цилиндрический шлифовальный центр P series

для зубчатых передачдля обрабатываемых деталейдля крупногабаритных деталей

Общее описание
Станки серии P для профилирующей шлифовки предназначены для гибкого производства крупных зубчатых колес, требующих точной профилирующей обработки. Модели охватывают диапазон от P2000G до P6000G для различных размеров заготовок и производственных задач.

Технические данные
Диаметр детали, макс.: 6 000 мм
Глубина профиля, макс.: 120 мм
Аксиальный ход, макс.: 2 200 мм

Применения

• Профилирующая шлифовка наружных зубчатых колес
• Профилирующая шлифовка внутренних зубчатых колес
• Шлифовка зубчатых колес со специальной геометрией с использованием абразивных кругов малого диаметра

Гибкое производство

• Различные наружные шлифовальные головки для разных диаметров кругов в соответствии с требованиями производства
• Специальные внутренние шлифовальные головки и конфигурации рычагов для внутренних геометрий

Встроенный контроль зубчатых колес
Интегрированная система измерения на станке фиксирует геометрию внутренних и наружных зубчатых колес. Измеренные данные можно обрабатывать и экспортировать в соответствии с общепринятыми промышленными стандартами.

Решения по автоматизации
По запросу станки могут поставляться с автоматическими сменщиками паллет и системами нулевой точки зажима для интеграции в автоматизированные производственные линии.

Технологии эталонного уровня
Gleason предлагает технологии профилирующей шлифовки и запатентованные решения для обеспечения высокой точности и производительности при изготовлении зубчатых колес.

Характеристики / технические спецификации

• Серия: Большая серия P (P2000G — P6000G)
• Диаметр детали, макс.: 6 000 мм
• Глубина профиля, макс.: 120 мм
• Аксиальный ход, макс.: 2 200 мм
• Профилирующая шлифовка наружных и внутренних зубчатых колес; также подходит для специальных геометрий с кругами малого диаметра
• Доступны различные шлифовальные головки для разных диаметров кругов (наружных и внутренних)
• Интегрированное on-board измерение; формат данных совместим с промышленными стандартами
• Опционально: автоматические сменщики паллет с системами нулевой точки зажима
