Шлифовальный центр с внешним цилиндром G series

с внутренним цилиндромдля зубчатых передачдля крупногабаритных деталей

Обзор

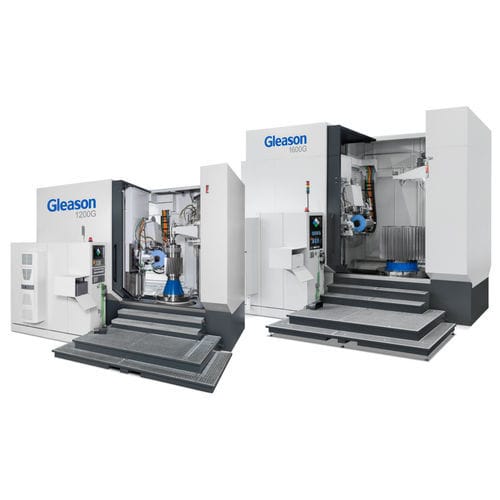

Станки для профилировочной шлифовки Gleason 1200G и 1600G предназначены для шлифования внешних и внутренних зубчатых колес диаметром до Ø 1 600 мм. Они подходят для задач с большой глубиной профиля и где требуются гибкая конфигурация и высокая производительность шлифования.

Технические данные
Диаметр заготовки, макс.: 1 600 мм
Глубина профиля, макс.: 80 мм
Аксиальный ход, макс.: до 1 600 мм (в зависимости от модели)

Шлифование крупномодульных зубьев и сокращение времени цикла
Высокопроизводительная шлифовальная головка подходит для крупномодульных зубчатых колес. Высокие аксиальные скорости и мощная приводная схема уменьшают время цикла и обеспечивают эффективную обработку глубоких профилей.

Гибкое производство внешних и внутренних зубчатых колес
Широкий ассортимент наружных и внутренних шлифовальных головок позволяет настраивать станок под различные типы деталей (наружные зубчатые колеса, внутренние зубчатые кольца, шлицы, колесики и т. п.), обеспечивая гибкость производственного процесса.

Интегрированная проверка
Интегрированное измерительное устройство обеспечивает онлайн-проверку внешних и внутренних зубчатых колес. Данные измерений могут оцениваться в соответствии с распространёнными промышленными стандартами для контроля качества в производстве.

Auto Servo Tuning (AST) и стол с прямым приводом
Стол с прямым приводом и функцией Auto Servo Tuning обеспечивает быструю переналадку и стабильное динамическое поведение при обработке деталей с различной геометрией, массой и моментом инерции.

Инновационные функции для шлифования
Gleason предлагает запатентованные функции профилировочной шлифовки и дополнительные технологии, направленные на достижение воспроизводимого качества деталей и высокой производительности при обработке средних и крупных компонентов.

Характеристики / Технические спецификации

• Макс. диаметр заготовки: 1 600 мм
• Макс. глубина профиля: 80 мм
• Макс. аксиальный ход: до 1 600 мм (в зависимости от модели)
• Высокопроизводительная шлифовальная головка для крупномодульных зубьев
• Высокие аксиальные скорости для сокращения времени шлифования
• Возможность конфигурации с разнообразными наружными и внутренними шлифовальными головками
• Интегрированное измерительное устройство, оценка по отраслевым стандартам
• Стол с прямым приводом и Auto Servo Tuning (AST) для быстрой переналадки
• Применимо для производства внешних и внутренних зубчатых колес (кольца, шлицы, колесики)
