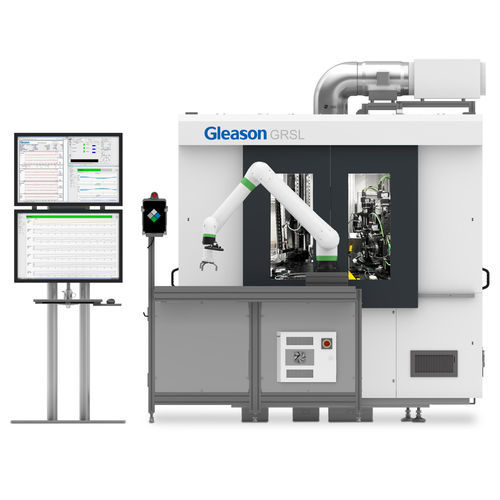

Станок для шлифования для зубчатых передач HFC Hard Finishing Cell

автоматическийстационарный

Обзор
HFC Hard Finishing Cell интегрирует инспекцию зубчатых колес в процессе и обратную связь с коррекциями в Closed-Loop, сочетая операции твердой отделки с метрологией в реальном времени для оптимизации качества производства и снижения доработок.

Ключевые преимущества

• Полностью автоматизированная инспекция в процессе с обратной связью Closed-Loop к машине твердой отделки.
• Возможность поддерживать до 100% контроля качества в процессе производства.
• Поддержка нескольких методов твердой отделки и опций процессов для гибких производственных схем.

Инспекция зубчатых колес в процессе (GRSL)
Интегрированная система GRSL Gear Rolling System использует лазерные измерения для высокоскоростной проверки зубчатых колес в процессе, предоставляя данные в реальном времени по profile, lead и pitch. По желанию доступен анализ шума для оценки акустических характеристик.

Классическое двухфланговое вальцевание
Лазерная инспекция дополняется классическим двухфланговым вальцеванием, которое обеспечивает дополнительную метрологию: биение (runout), average DOP, average tooth thickness, обнаружение повреждений зубьев (nick detection) и др.

Closed-Loop — оптимизация качества
Функция Closed-Loop передаёт измеренные метрологические данные непосредственно на производственную машину и поддерживает автоматические коррекции параметров для улучшения качества зубчатых колес в последующих операциях твердой отделки.

Автоматизация и интегрированные вспомогательные средства
Решение HFC «единый поставщик» обеспечивает полностью автоматизированную обработку и предлагает вспомогательные опции: загрузка из корзин/тележек, мойка, маркировка и встроенные ящики для бракованных (NOK) деталей.

Конфигурации платформы
Платформа GRSL доступна как автономный ручной калибр, полуавтоматический калибр или полностью автоматизированный калибр для высокого объёма производства.

Аксессуары и сопутствующие решения

• GRSL — Laser Inspection with Double Flank Rolling (опция интегрированного калибра)
• Genesis GX Series — решения по шлифованию резьбовых колёс для высокопроизводительной твердой отделки
• 260HMS — решение по хонингу с одним шпинделем для зубчатых колёс и валов
• ARC Series — варианты автоматизации с загрузкой на тележки для увеличения производительности

Характеристики / технические спецификации

• Концепция продукта: HFC Hard Finishing Cell с инпроцесс-инспекцией и коррекциями Closed-Loop.
• Технология инспекции: GRSL Gear Rolling System с высокоскоростным лазерным измерением profile, lead и pitch.
• Опция: анализ шума.
• Дополнительная метрология: двухфланговое вальцевание для runout, average DOP, average tooth thickness, обнаружения nick и т.д.
• Поддерживаемые методы твердой отделки: threaded wheel grinding, gear honing; опции процесса: polish grinding и Combi Honing.
• Автоматизация: полностью автоматизированное Closed-Loop производство с возможностью автоматической коррекции параметров.
• Вспомогательные опции: загрузка корзин/тележек, мойка, маркировка, ящики для NOK и другие интеграции автоматизации.
• Конфигурации платформы: ручная, полуавтоматическая, полностью автоматизированная.
• Назначение: инпроцесс (inline) 100% контроль качества и коррекция в замкнутой петле при производстве зубчатых колес с твердой отделкой.
