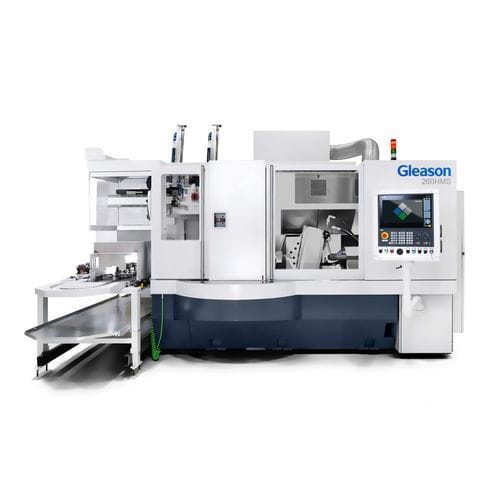

Вертикальный хонинговальный станок 260HMS

с одним шпинделемЧПУ

Обзор
260HMS — одношпиндельная машина для хонингования зубчатых колес с интегрированной B‑осью, задней бабкой и просторной зоной обработки. Предназначена для широкого спектра задач хонинга — от валов и крупных/тяжёлых деталей до небольших сложных компонентов.

Ключевые преимущества

• Одношпиндельная конструкция для универсальных операций хонинга
• Интегрированная B‑ось для коррекции профиля зуба в процессе и компенсации смещения центра
• Интегрированная задняя бабка для поддержки длинных или тяжёлых заготовок
• Просторная рабочая зона для валов, больших деталей и мелких сложных компонентов
• Возможность Combi Honing — обработка двух шестерён на одной заготовке в одной наладке
• Поддержка двухкольцевого Combi Honing: кольца для черновой и чистовой обработки для высокой качества поверхности
• Быстрые компактные концепции автоматизации для оперативной загрузки на малой площади

Применения

• Хонингование зубьев для валов, шестерён, внутренних/наружных зубчатых колес и шлицев
• Финишная обработка ступенчатых шестерён для eDrive с жёсткими допусками по синхронизации (Combi Honing)
• Небольшие сложные зубчатые компоненты, а также крупные и тяжёлые заготовки

Таблица производительности
Диаметр, макс.: 270 мм
Модуль, макс.: 6 мм
Длина, макс.: 450 мм

Combi Honing / Качество поверхности
Combi Honing позволяет обрабатывать два зубчатых колеса на одной заготовке в одной наладке. Интегрированная B‑ось компенсирует смещение центра между хонинговальными кольцами и позволяет выравнивать фазу. Применение двух различных колец (черновое + чистовое) в одной наладке обеспечивает превосходное качество поверхности и повышает эффективность процесса.

Автоматизация
Концепции автоматизации разработаны для быстрой загрузки в компактной рабочей зоне. Решения поддерживают полностью автоматизированные ячейки, а также ручной или полуавтоматический режим загрузки в зависимости от требований заказчика.

Технические характеристики

• Модель: 260HMS
• Конструкция: одношпиндельная машина с интегрированной B‑осью и задней бабкой
• B‑ось: интегрирована для модификации фланца и компенсации смещения центра
• Задняя бабка: интегрирована
• Макс. диаметр детали: 270 мм
• Макс. модуль: 6 мм
• Макс. длина детали: 450 мм
• Combi Honing: возможность обработки двух шестерён в одной наладке (опция двух колец)
• Автоматизация: компактные концепции для быстрой загрузки
