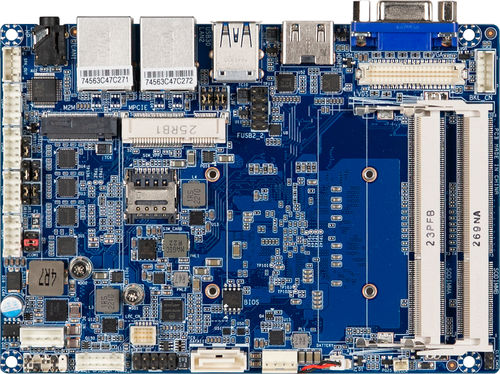

Материнская плата 3,5" QBiP-E3940BT

Intel® Atom® x5-E3940Quad CoreIntel®

3.5" субкомпактная широкотемпературная встраиваемая материнская плата с процессором Intel® Atom® x5-E3940, двухканальная память DDR3L, 4 x COM, 1 x SATA 6 Гбит/с, 6 x USB, температура -40°C - 85°C Спецификация Форм-фактор - 3,5" SBC 146 Вт x 101,7 мм Процессор - Intel® Atom® x5-E3940 Processor 14 нм, 4 ядра, 4 потока, до 1,8 ГГц TDP 9,5 ВТ 2 М кэш-памяти Сокет - 1 x FCBGA1296 Память - 2 x DDR3L SO-DIMM гнезда, макс. Емкость 8 ГБ Поддержка двухканальных модулей памяти DDR3L 1866 МГц Ethernet - 2 x GbE LAN порта (Realtek® RTL8111H) Видео - интегрированный графический процессор - Intel® HD Graphics 500: 1 x порт HDMI 1.4, поддерживающий максимальное разрешение 3840x2160 @30 Гц 1 x VGA-порт, поддерживающий максимальное разрешение 1920x1080 @60 Гц (с совместимыми дисплеями) 1 x порт LVDS, поддерживающий максимальное разрешение 1920x1200 @60Hz (3 независимых выхода на дисплей) Аудио - Realtek® ALC897 Накопитель - 1 x порт SATA 6 Гбит/с Слоты расширения - 1 x 2242 M.2 M-Key (SATA 6 Гбит/с) 1 x полноразмерный Mini PCIe со слотом SIM (PCIe x1 + USB2.0) - поддержка 3G-модуля Внутренние входы/выходы - 1 x 4-контактный разъем питания (+9V~36VDC) 1 x SATA Power header 1 x Заголовок системного вентилятора 1 x заголовок передней панели 1 x 2W Speaker out header 4 x разъема USB 2.0 3 x COM-заголовка (RS-232) 1 x заголовок COM (RS-232/422/485 и RI/5V/12V) 1 x заголовок управления подсветкой 1 x Перемычка выбора режима AT/ATX 1 x заголовок GPIO (8 бит) и SMBus 1 x заголовок зуммера ＊Условная поддержка DC-входа 9 В с : (1) SATA_PWR поддерживает только 5 В (2) LVDS подсветка не поддерживает (3) Общая потребляемая мощность менее 50 Вт Задние входы/выходы - 1 x разъем для наушников 1 x HDMI 1 x VGA 2 x RJ45 LAN порты 2 x USB 3.2 Gen 1 TPM - 1 x заголовок TPM
