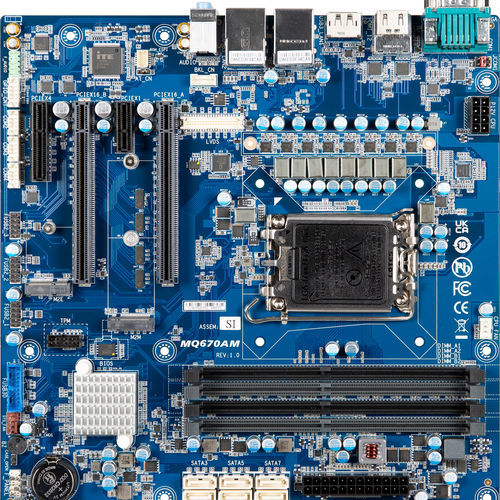

Micro-ATX с чипсетом Intel® Q670, поддержка процессоров Intel® Core™ 14-го/13-го/12-го поколений, двухканальная память DDR4, PCIe, 4 x COM, 12 x USB, 6 x SATA 6 Гбит/с
Технические характеристики
244W x 244D (мм)
TDP менее 125 Вт
Сокет - 1 x LGA 1700
Чипсет - Intel® Q670 Chipset
Память - 4 x DDR4 DIMM гнезда, макс. Емкость 128 ГБ
Поддержка двухканальных модулей памяти DDR4 3200 МГц
Ethernet - 1 x GbE LAN порт (Intel® I219LM)
1 x 2,5GbE LAN Port (Intel® I226V)
Видео - интегрированный графический процессор - зависит от процессора:
1 x DP порт, поддерживающий максимальное разрешение 4096x2160 @60Hz
1 x VGA-порт, поддерживающий максимальное разрешение 1920x1080 @60 Гц
1 x порт LVDS, поддерживающий максимальное разрешение 1920x1200 @60Hz
(4 независимых выхода на дисплей)
Аудио - Realtek® ALC897
РЕЙД - РЕЙД 0/1/5/10
Слоты расширения - 1 x PCIe x16 (Gen 4x16)(PCIEX16_A)
* Слот PCIEX16_A делит пропускную способность со слотом PCIEX16_B.
* Слот PCIEX16_A работает в режиме до x8, если в слот PCIEX16_B установлено устройство.
1 x PCIe x16 (Gen 4x8)(PCIEX16_B)
1 x PCIe x1 (Gen 3x1)
1 x PCIe x4 (Gen 3x4)
1 x 2280/2242 M.2 M-Key (PCIe Gen 4x4, SATA 6 Гбит/с)
1 x 2230 M.2 E-Key
Внутренние входы/выходы - 1 x 24-контактный разъем основного питания ATX
1 x 8-контактный разъем питания ATX 12V
1 x разъем вентилятора процессора
1 x разъем для подключения системного вентилятора
1 x заголовок передней панели
1 x Аудиоразъем на передней панели
1 x Заглушка для открытия корпуса
1 x Разъем GPIO (8 бит) и SMBus
1 x Заголовок управления подсветкой
1 x Перемычка Clear CMOS
1 x Зуммер
1 x Перемычка выбора режима AT/ATX
Задние входы/выходы - 3 x аудиоразъема (линейный вход, линейный выход, микрофонный вход)
2 x HDMI
1 x Display Port
1 x VGA
1 x COM-порт (RS-232/422/485 и RI/5V/12V)
2 x RJ45 LAN-порты
2 x USB 3.2 Gen 2x1
2 x USB 3.2 Gen 1
TPM - 1 x заголовок TPM (SPI)
---
