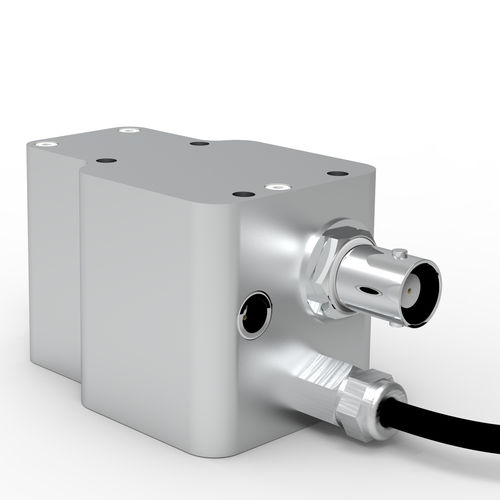

Детектор тока ISD-1.6-SP-Vxx

с фотодиодомкомпактный

Импульсные лазерные диоды и импульсные светодиоды, используемые в дальномерах, сканерах окружающей среды и устройствах захвата изображений, излучают импульсы с длиной в несколько наносекунд и очень высокой пиковой мощностью. Для измерения формы импульса, разрешенного во времени, требуются быстрые детекторы. Это, как правило, фотодиоды малой площади диаметром иногда значительно меньше 1 мм. Небольшая площадь детектора фотодиодов приводит к метрологическим ограничениям Размер лазерного пятна больше, чем активная площадь фотодиода и поэтому не позволяет измерять мощность излучения (Вт). Положение фотодиода в лазерном пятне является критическим из-за возможных режимов (неоднородность лазерного пятна). Очень маленькие фотодиоды не могут быть откалиброваны абсолютно. Оптика прикрепления, используемая для фокусировки лазерного пятна на поверхности фотодиода, не может быть откалибрована. Электропроводка фотодиодов, необходимая для коротких импульсов, дополнительно ограничивает возможности калибровки. С детекторами серии ISD-1.6-SP в сочетании с оптометрами P-9710-2 и P-9710-4 Гигагерц-Оптик предоставляет возможность определять абсолютная пиковая производительность импульсных лазеров и импульсных светодиодов. Функции и структура: Детектор включает два фотодиода в компактный интегрированный сферический блок. Первый фотодиод имеет короткое время нарастания и, следовательно, в сочетании с достаточно быстрым опциональным осциллографом, позволяет измерять форму импульса, разрешенного во времени (длительность импульса, половина ширины, пиковая мощность). Второй фотодиод измеряет абсолютную энергию импульса (в джоулях) одного импульса или последовательности импульсов.
