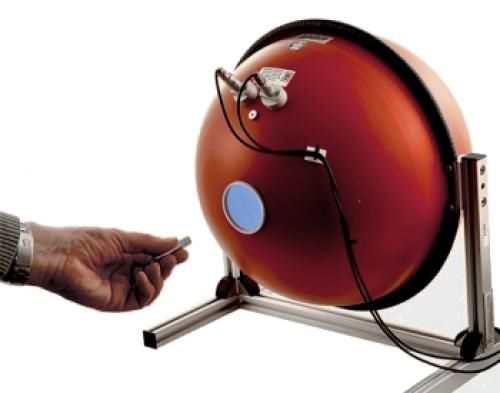

Детектор мощности лазера со встраиваемым шаром ISD-30

Интегрированный сферический детектор диаметром 300 мм, предназначенный для измерения лазерных и лазерных диодов с отклонением до 64° и пиковой мощностью до 100 Вт. 100 мм Диаметр Отверстие для измерения диаметра Интегрированный сферический детектор ISD-30 с интегрирующей сферой диаметром 300 мм имеет большой измерительный порт диаметром 100 мм, что делает его пригодным для использования с лазерными лучами большего диаметра, такими как дальномеры Laser. Сфера покрыта сульфатом бария (ODP97). При необходимости измерительное отверстие может быть уменьшено до меньших диаметров с помощью редукторов. Широкая спектральная ответственность Интегрированный сферический детектор оснащен диодом Si или диодом InGaAs. Si диод покрывает диапазон длин волн от 400 до 1100 нм, InGaAs - от 800 до 1800 нм. Если требуется полный диапазон чувствительности, то ISD-30 также доступен с обоими детекторами. Детекторы с диффузорными окнами Windows Диффузорные окна, установленные перед детекторами, позволяют интегрировать отраженное излучение практически всей поверхности шара, минимизируя горячие точки, вызванные отражением первого луча. Детектор в положении "Shadow Position" (Положение тени) Извещатель расположен близко к измерительному порту для получения большого угла приема внутри сферы без прямого облучения извещателя. Это устраняет необходимость в использовании перегородки. Волоконно-оптический разъем и вспомогательный порт В дополнение к порту детектора и измерительному порту, ISD-30 также оснащен двумя дополнительными портами: - Разъем SMA для подключения оптоволоконного кабеля спектрального радиометра к сфере - Вспомогательный порт, например, для использования для коррекции подстановки
